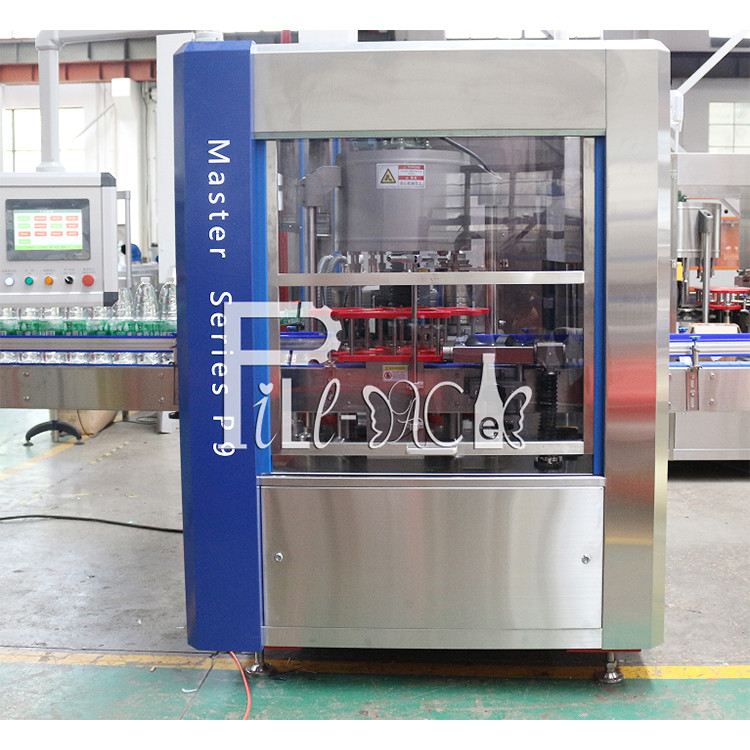

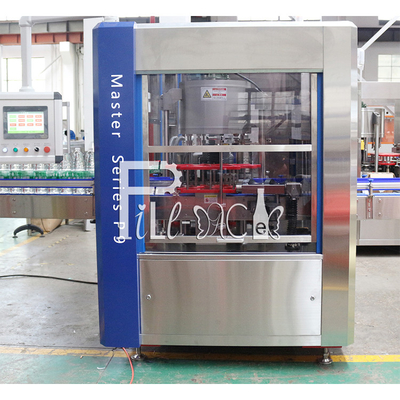

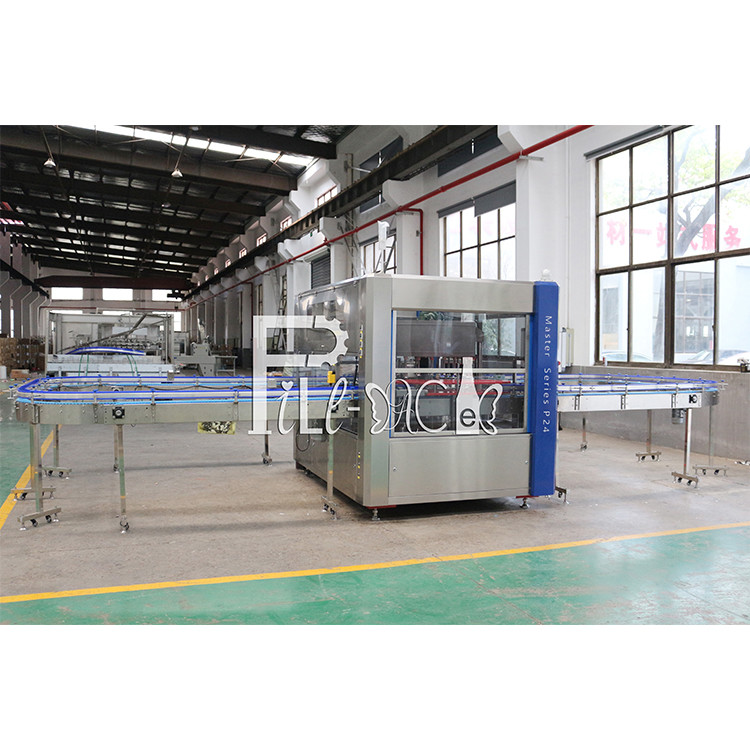

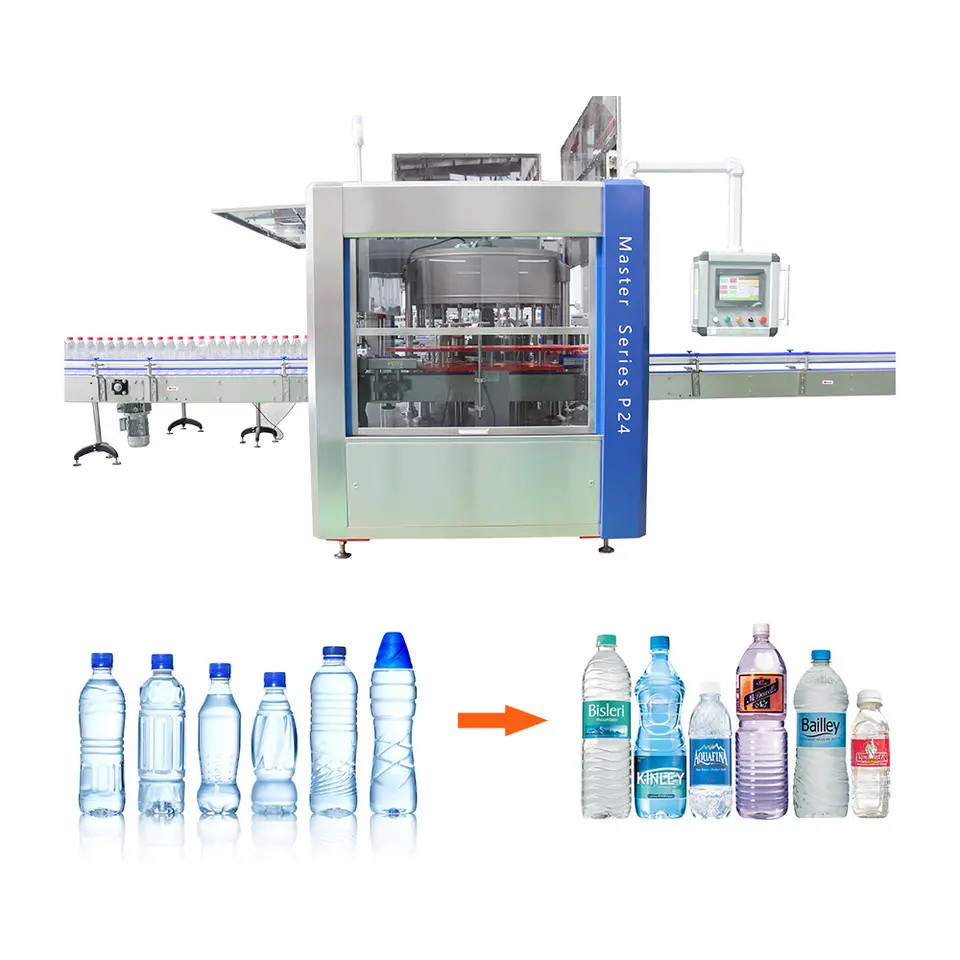

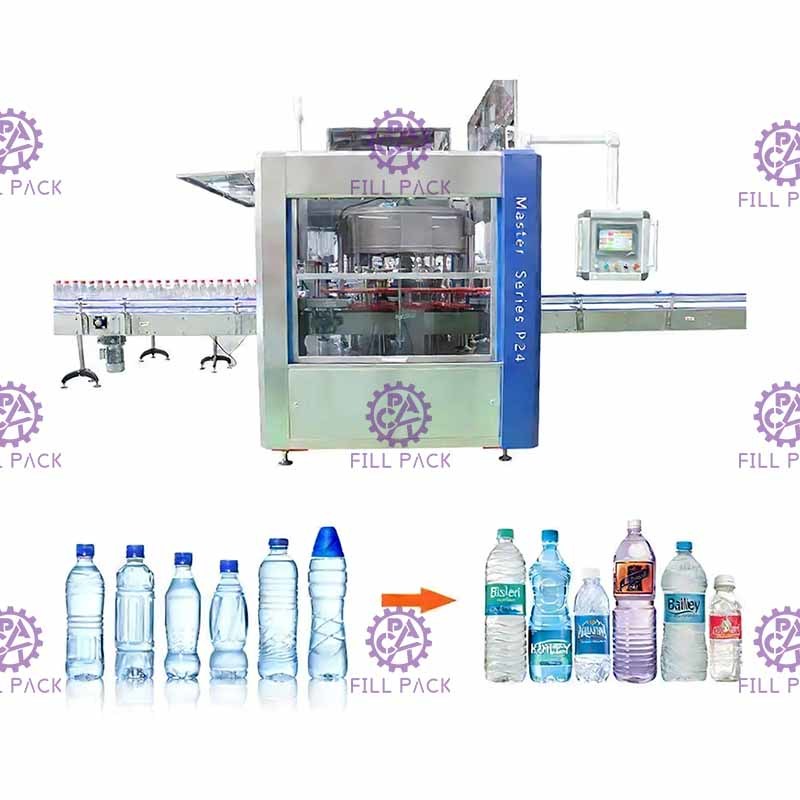

Aplicador caliente de la etiqueta del equipo de la máquina de etiquetado del derretimiento del pegamento de OPP del rotulador rotatorio de la botella para la fábrica plástica del agua de botella

Descripción de producto

Aplicador caliente de la etiqueta del equipo de la máquina de etiquetado del derretimiento del pegamento de OPP del rotulador rotatorio de la botella para la fábrica plástica del agua de botella

Principio de funcionamiento
Al principio del proceso de trabajo, las botellas se alimentan a la máquina de etiquetado a una velocidad constante en la banda transportadora. El dispositivo de fijación mecánico separa las botellas por una distancia fija, y empuja las botellas a lo largo de la banda transportadora. El sistema mecánico de la máquina de etiquetado incluye un rodillo impulsor, una rueda de etiquetado, y un carrete.

El rodillo impulsor arrastra la cinta de la etiqueta intermitentemente, la cinta de la etiqueta se saca del carrete, y la rueda de etiquetado presionará la cinta de la etiqueta en la botella después de pasar a través de la rueda de etiquetado. Una regulación del movimiento de anillo abierto se utiliza en el carrete para mantener la tensión de la cinta de la etiqueta. Porque las etiquetas están conectadas de cerca el uno al otro en la cinta de la etiqueta, la cinta de la etiqueta debe comenzar y parar constantemente.

La etiqueta se sujeta a la botella cuando los movimientos de etiquetado de la rueda a la misma velocidad que la botella. Cuando la banda transportadora alcanza cierta posición, el rodillo impulsor de correa de la etiqueta acelerará a una velocidad que hace juego la banda transportadora, y después de que se aplique la etiqueta, decelerará a una parada.

Proceso:

El → de la entrada de la botella preposiciona el →label alimenta →labeling→finish

Parámetros técnicos del equipo

Piezas mecánicas:

Institución del transporte: Motor de CA de TRANSTECNO 750w (con la desaceleración por TRANSTECNO), control de velocidad del inversor

Transportador: Transportador de placa de cadena industrial del nilón de Italia FLEXON LF820-K325

Institución del transporte de la unidad central: Motor de CA de TRANSTECNO 1.5Kw (con la desaceleración por TRANSTECNO)

Institución de la separación de la botella: Institución sub de la botella del gusano industrial

Crianza con biberón de la institución: Con el gusano criando con biberón la institución y a la institución de alimentación de la posición del starwheel para asegurar la exactitud y la estabilidad del cargamento

Colocación de la institución: Pre-ubicación mecánica, usando la institución de la leva para aplanar la botella para la colocación de la etiqueta

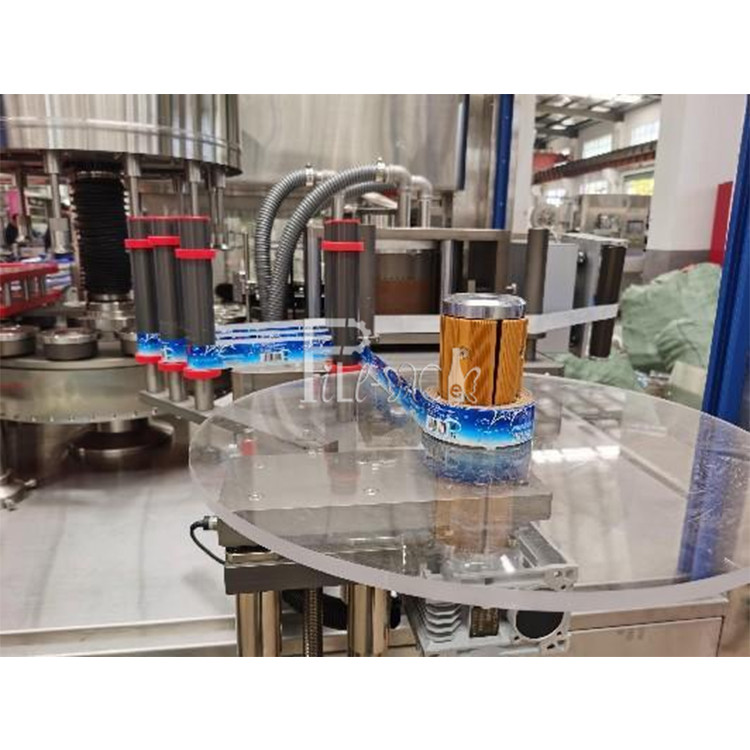

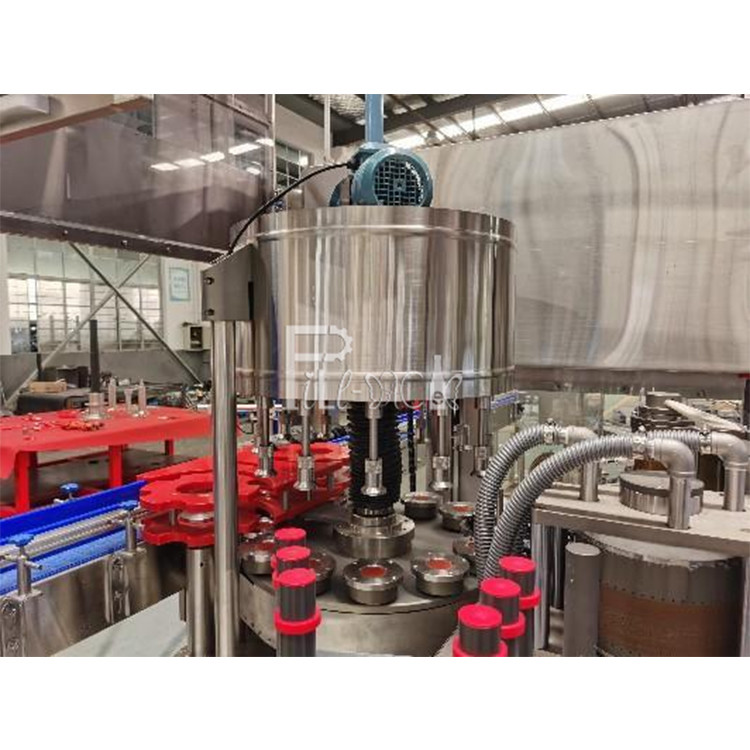

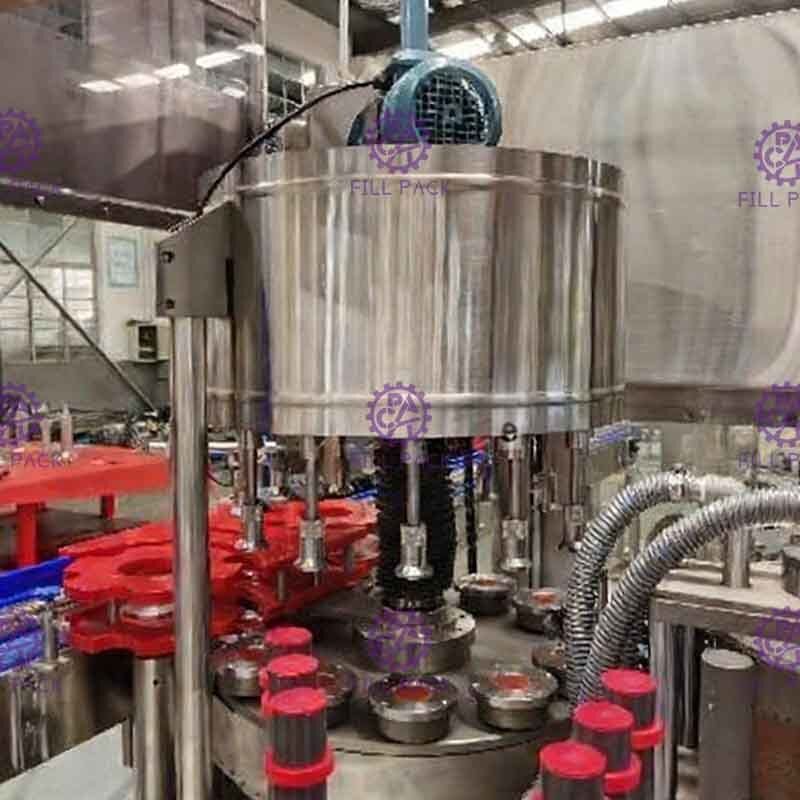

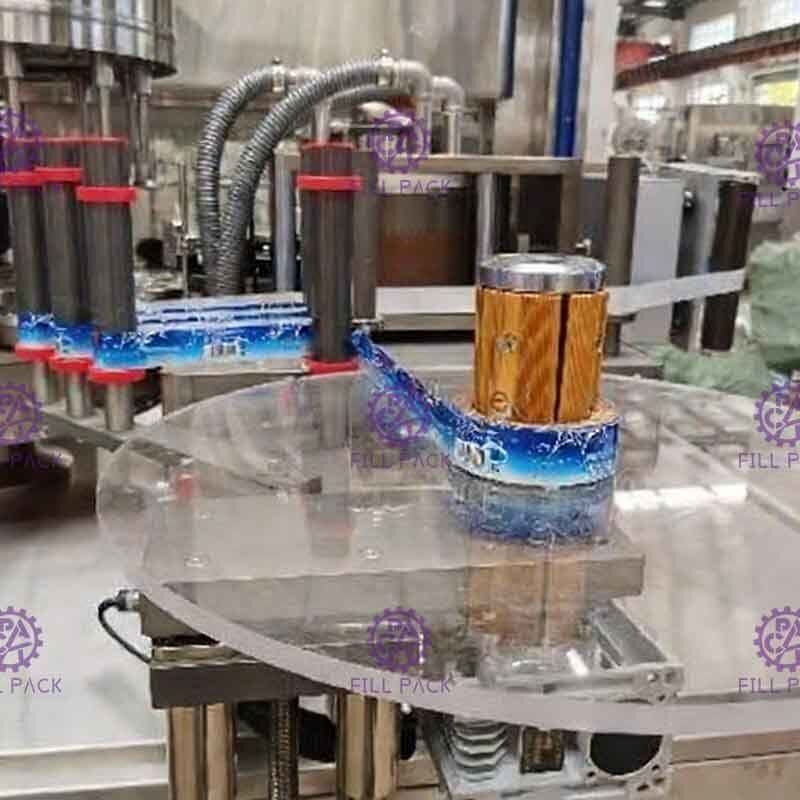

Institución de etiquetado: las botellas son cogen por la rueda rotatoria, etiquetando durante la rotación.

Institución de la etiqueta de la fuente: Sistema de abastecimiento servo de alta velocidad de la etiqueta de la etiqueta engomada (impulsión por el servomotor)

Presionar a la institución de la etiqueta: Unidad del cepillo del arco

Institución dirigida de la botella: Ajuste por el carril de guía coordinado doble de la sección

Pieza de la seguridad de la máquina:

Protección de la seguridad: Para guardar la seguridad del operador, cuando la máquina está corriendo por favor cercano las puertas protectoras

Falta de alarma de la etiqueta: Fije una alarma para recordar al operador cambiar la etiqueta cuando la etiqueta será uso hacia fuera

Falta de alarma de la botella: Cuando falta de la botella que la máquina parará y que hará una alarma. La máquina recomenzará automáticamente tan pronto como se hayan puesto las botellas que facilitarán la producción en línea

Escape de la alarma de etiquetado: Para controlar la calidad del etiquetado

Prueba de presión: Cuando la presión no puede cumplir el requisito de equipo, la máquina parará contra a los malos productos la producción

Configuración eléctrica:

Detalles:
