200BPH embotelladora de 5 galones con la válvula de desbordamiento

Descripción de producto

Línea/equipo/planta de producción de agua de 200BPH de 5 galones, cubo de galón con válvula de rebose



1.1, Desencapsulador y lavadora semiautomáticos



El trabajador coloca el recipiente usado en el lado derecho de la posición del desencapsulador, con el cuello insertado en el orificio, el trabajador pisa el pedal para soltar la tapa del cuello; y luego el trabajador necesita llevar el recipiente para insertarlo en el lado izquierdo de la posición de lavado a máquina. Después de colocar el recipiente, la ventana debe cerrarse. Luego, la lavadora se iniciará por sí sola. Durante el lavado, el cepillo interior dentro del recipiente y el tiempo de lavado están preestablecidos, la máquina se detendrá cuando termine el tiempo. La función de calentamiento se puede encender/apagar según las necesidades del cliente.

Parámetros:

Potencia: 1.12KW sin calefacción, 2.12KW con calefacción

Grosor de la placa: 1MM

Tamaño del cubo de la máquina: 25*25MM

Grosor del cubo: 1.5CM

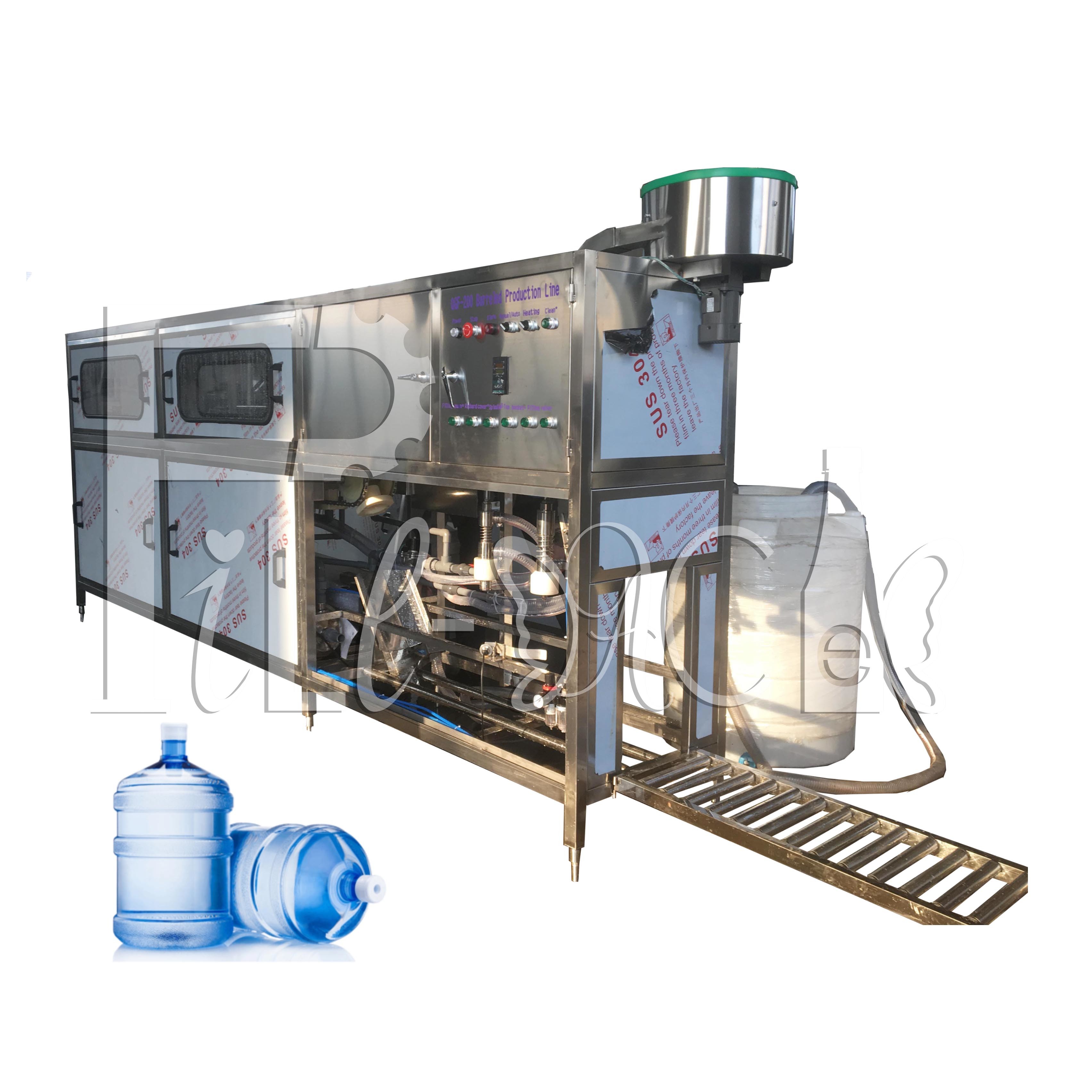

1.2 Enjuagadora-llenadora-tapadora monobloque



LA UNIDAD DE ENJUAGUE, LLENADO Y TAPADO DE 200BPH EN CONTROL PLC PARA REF

Principio:

La máquina integra lavado, llenado y tapado. Es una máquina ideal para producir agua en barriles. Toda la máquina utiliza acero inoxidable 304, resistente a la corrosión, se puede limpiar fácilmente. Las piezas eléctricas principales son todas de marca. El sistema de canalización de aire utiliza productos de la marca Air TAC. La máquina tiene una construcción compacta, ocupará poco espacio, la eficiencia de trabajo es alta. Solo necesita 2 operadores para controlar, es una buena opción para que la fábrica elija.



La configuración de la máquina no necesita atornillar el suelo, después de quitar la caja, coloque la máquina en el suelo plano y luego ajuste la altura del soporte y ajuste toda la presión del soporte para que sea promedio. Después de que la máquina esté bien configurada, entre a través de la tubería de agua, la tubería de drenaje y la energía, la energía del aire.



Proceso de trabajo:

La unidad de llenado de barriles se puede dividir en 3 pasos: lavado, llenado y tapado, un total de 9 estaciones de trabajo, el proceso de trabajo es el siguiente:

(1) Coloque la boca del barril vacío en el asiento del barril, el barril vacío se lavará durante la situación de cabeza abajo, 4 estaciones de trabajo para la inserción del barril.

(2) El proceso de lavado se dividirá en 4 pasos: 1, lavado con agua alcalina caliente 2, lavado con timerosal；3, lavado con agua limpia, 4, lavado con agua pura. Cada paso de lavado está configurado para 8S, después del lavado, habrá 10S para el goteo.

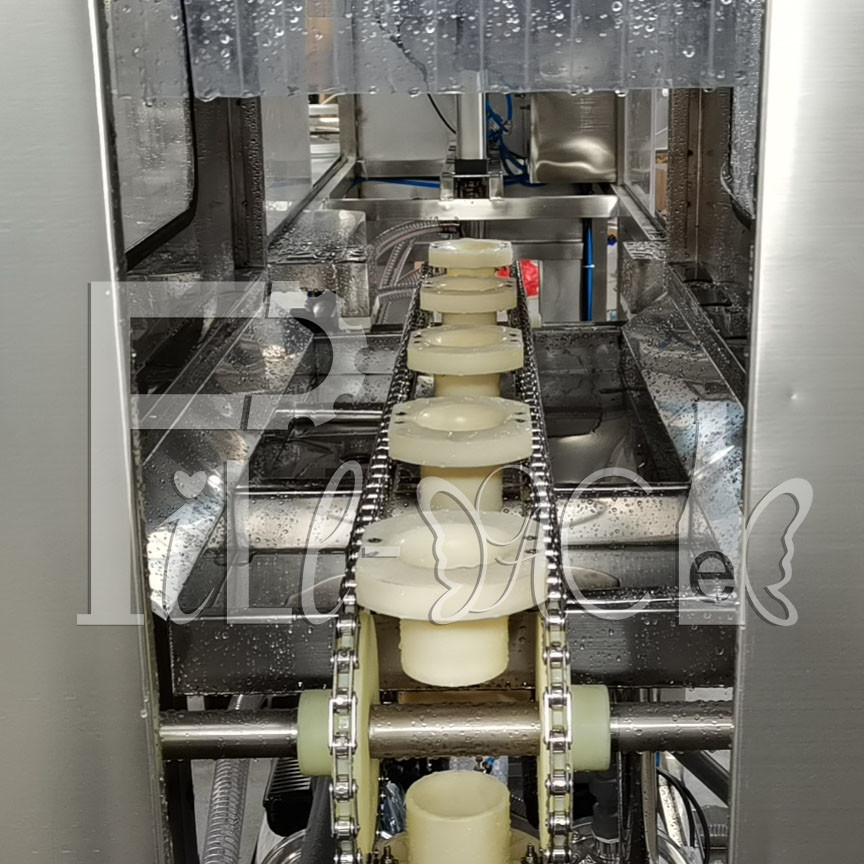

(3) El barril después del lavado se moverá hacia abajo 45 grados a través de la cadena de paso y pasará la cadena de salida y girará 45 grados mediante el cilindro de elevación del barril a la posición de llenado para el llenado.

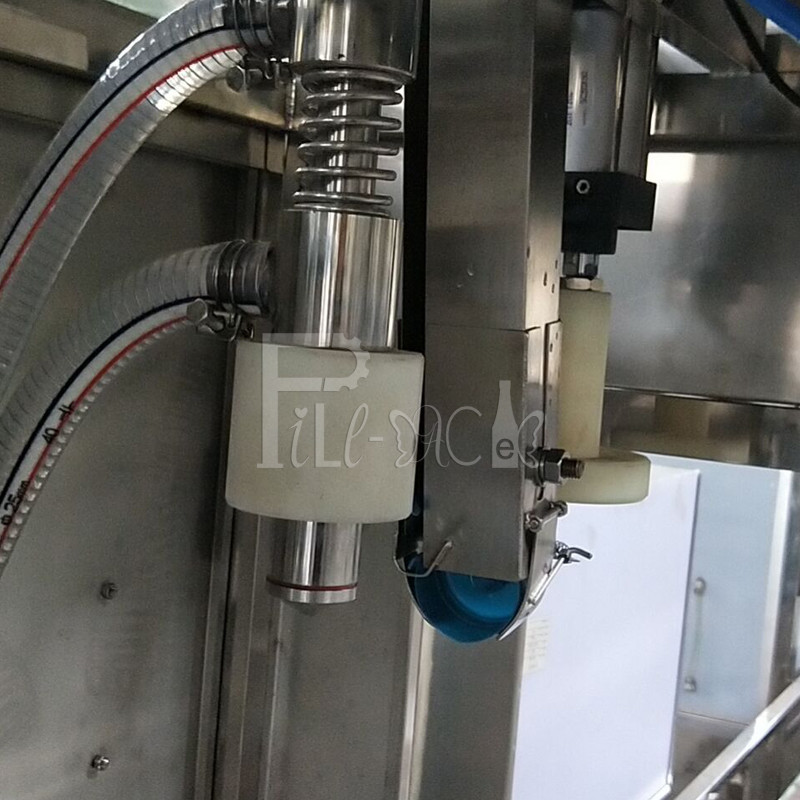

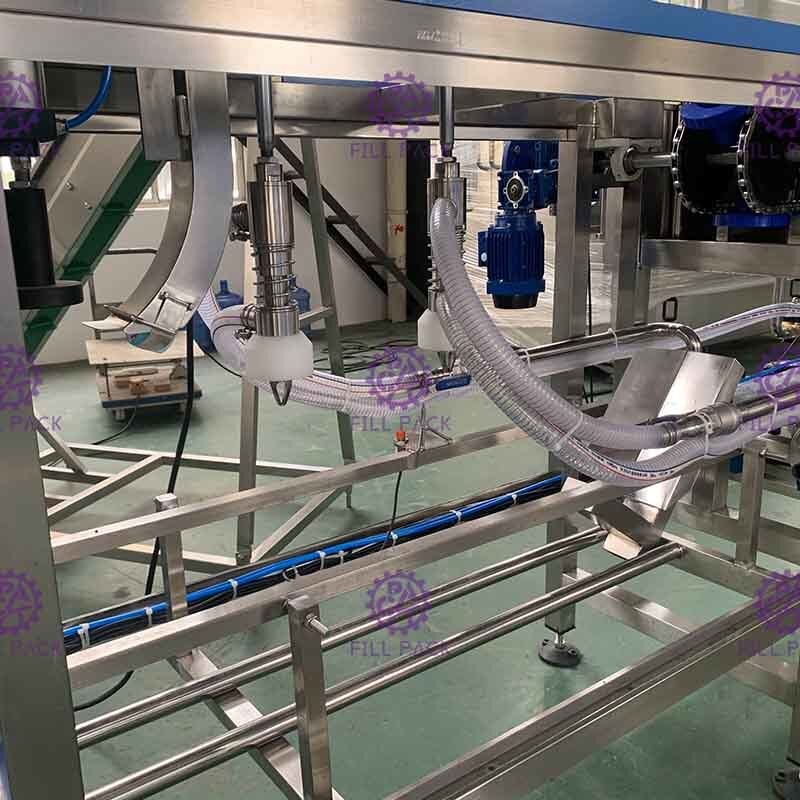

(4) La válvula de llenado será impulsada por el cilindro para insertarse en el barril y comenzar a llenar, el tiempo de llenado es controlado por el PLC, y el tiempo de llenado es ajustable por el panel de control de acuerdo con la superficie del líquido de llenado. Después del llenado, el agua extra volverá al tanque de agua pura por ventilación automática, puede reducir el consumo de agua. (el tanque de agua no está incluido)

(5) Después de que el proceso de llenado finalice, el barril lleno será empujado a la posición de tapado por el cilindro de parada del barril, todo el proceso finaliza hasta ahora.



Caracteres:

1, Toda la máquina está controlada por el sistema de microordenador PID, todo el recorrido del cilindro se calcula de antemano para la distancia impulsada;

2, La máquina puede funcionar en modo automático, el modo manual es para la verificación de la máquina;



Parámetros:

Cilindro: Air tech-Taiwán

Válvula magnética: Air tech-Taiwán

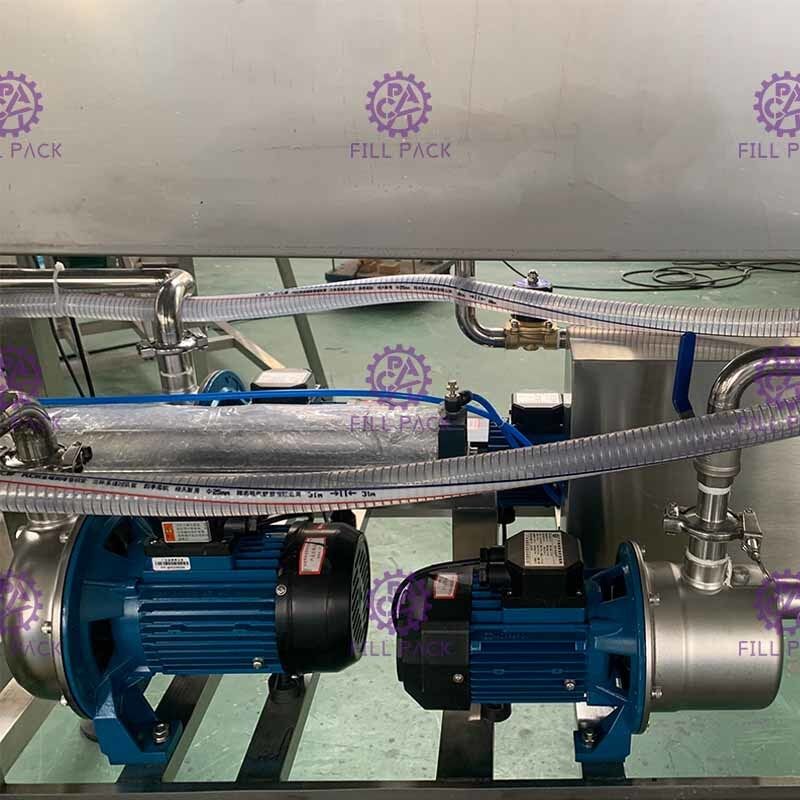

Bomba de elevación-bomba de llenado: Nanfang

Motor: TWT Taiwán

Potencia: 5.3KW

Dimensión: 3300*780*1740mm

Peso: 320kg





1.3, Luz de verificación

Potencia: 0.09KW Dimensión: 1000*100*450MM Peso: 10kg



1.5, Máquina de termoencogimiento

Aplicación con lámina SUS304, incluyendo caldera eléctrica para generar vapor y túnel de encogimiento especialmente para la película de la tapa del barril;

Potencia: 20KW

Dimensión: 800*600*1200mm

Peso: 100kg





1.6, Máquina de codificación de rodillo de tinta sólida





Descripción:

El uso de la tecnología de integración fotoeléctrica, la rueda de tinta sólida avanzada, tiene el excelente rendimiento de impresión instantánea y secado instantáneo, que no es fácil de borrar. La máquina es avanzada en diseño, precisa en fabricación, estable en funcionamiento, controlada longitudinalmente en posición por control electrónico, arbitrariamente ajustable, acciones de impresión y conteos controlados fotoeléctricamente, y se puede configurar el número de hojas imprimibles.

Aplicable a la indentación de la superficie o la fecha de producción de impresión en color, el número de lote del producto, la fecha de vencimiento, la calificación de inspección, etc. de cajas de papel, etiquetas, etiquetas, certificaciones, etc., con clasificación automática, conteo automático, posicionamiento aleatorio, tiempos de impresión preestablecidos, la indentación es clara, el color es opcional, la velocidad de impresión es rápida, la impresión instantánea se seca instantáneamente, la pérdida y otras ventajas.





Rendimiento y características:

La característica se aplica a la disposición de tipo T o tipo T de doble marcado redondo, filas T-1-11 1-10 líneas / caracteres: R-tipo 1-8 OK, 1-8 palabras / línea. Las especificaciones del grano de la palabra son 2 mm, 2,5 mm, 3 mm disponibles.

Las etiquetas se pueden imprimir en papel, cartón y película plástica, papel de aluminio.

La máquina automática, de alta velocidad, alta eficiencia, imprime un máximo de 300 por minuto.



Parámetros técnicos:

Modelo	FP-380F
Voltaje	AC 220/50V 110/60HZ
Potencia	180W
Rodillo de tinta sólida	35*32MM
Velocidad de impresión	≤300Pcs/min
Tamaño del objeto	L: 50-500mm W: 30-190mm
Línea de impresión máxima	Tipo T(10.5PT):11Líneas(Máx.10 Tipos/Línea) Tipo R(10.5PT):8 Líneas(Máx.8Tipos/Línea)
Tamaño de impresión	Dentro de 60 - 250mm
Tamaño del tipo	2*1.5mm(8PT) 2.5*2mm(9PT) 3*3mm(10.5PT) 4*2.5mm(18PT)
Peso neto	23kg
Dimensión	440*345*300mm



Información de embalaje para toda la línea:

NO.	Descripción	Embalaje	Cantidad	Dimensiones(mm)	Peso
1	Desencapsulador y lavadora de cepillos	Caja de madera	1Paquete	900*900*1250	250KG
2	Llenadora, comprobador de luz, transportador de rodillos, túnel de encogimiento, máquina de codificación	Caja de madera	1Paquete	4030*760*1770	700KG



El plano de la planta (mm):

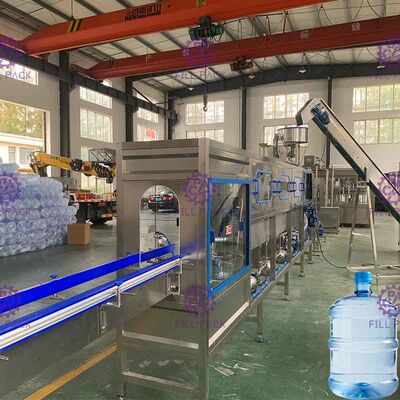

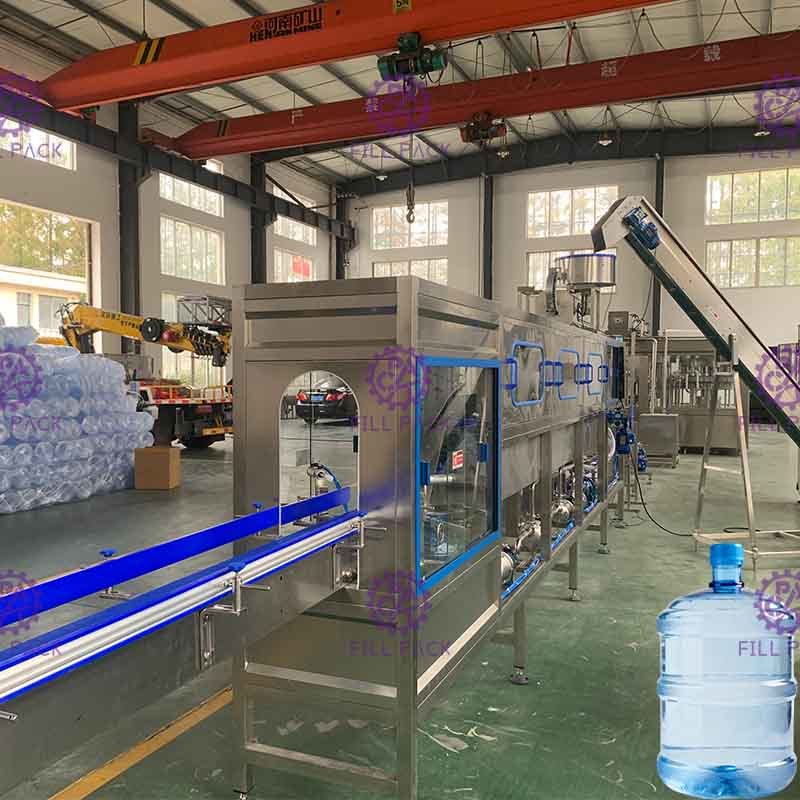

La línea de producción completa para ref.
