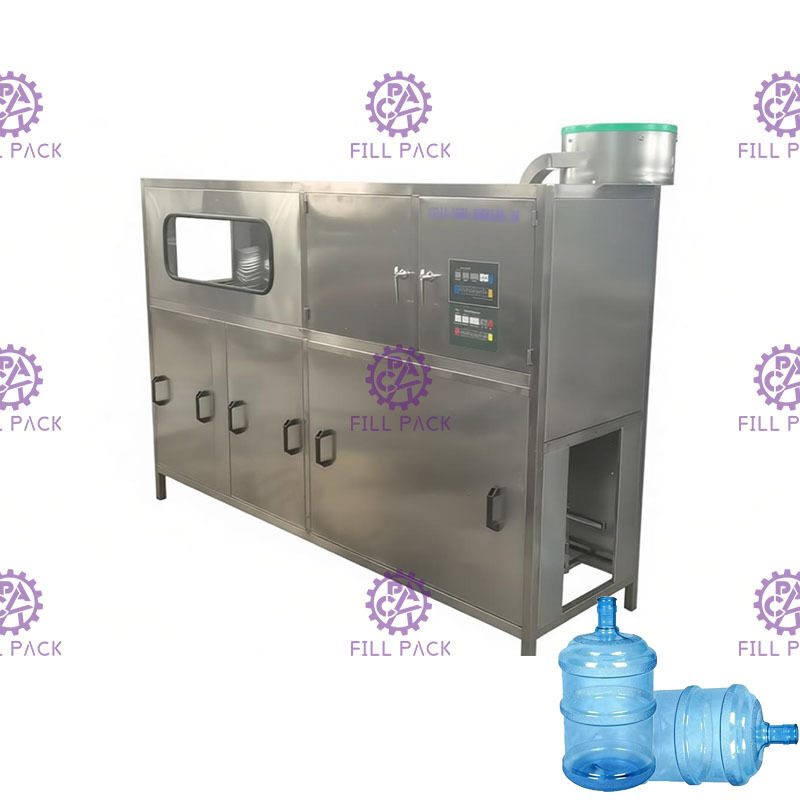

100BPH cadena de producción del relleno del agua de 3 galones con la válvula de desbordamiento

Descripción de producto

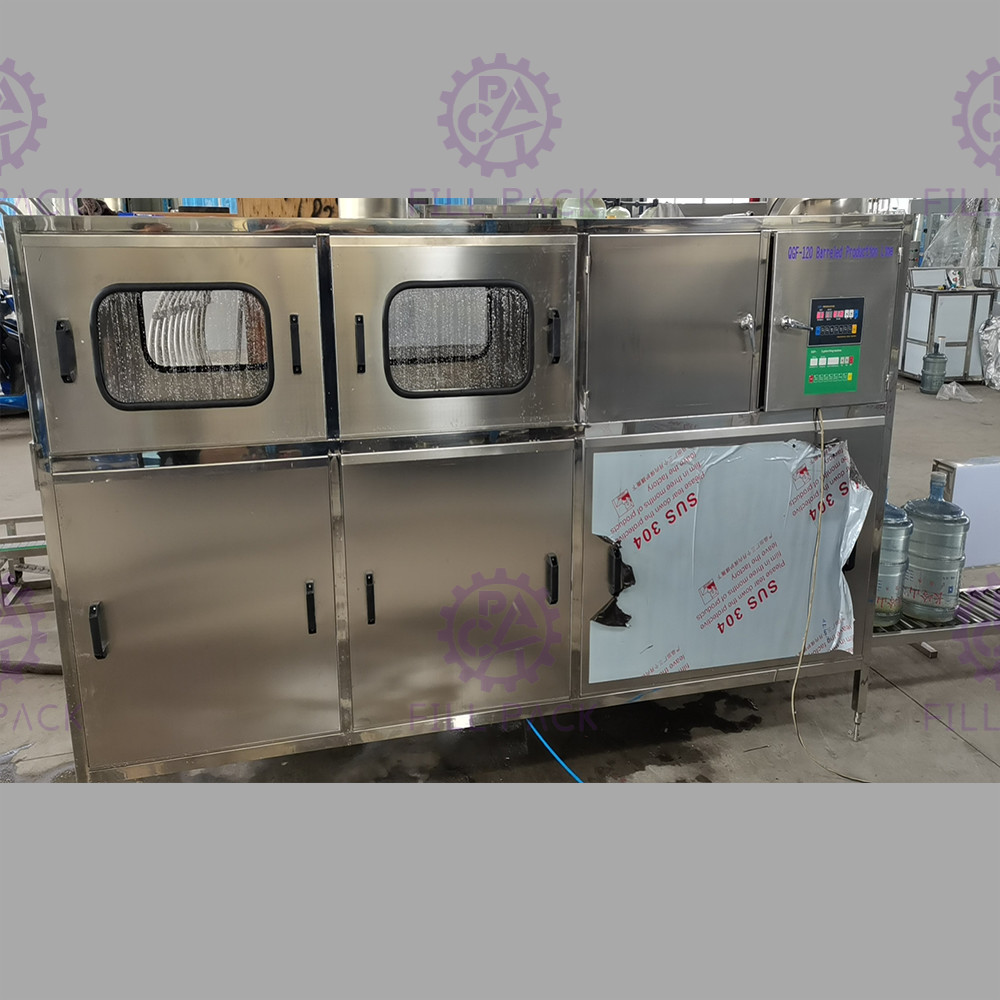

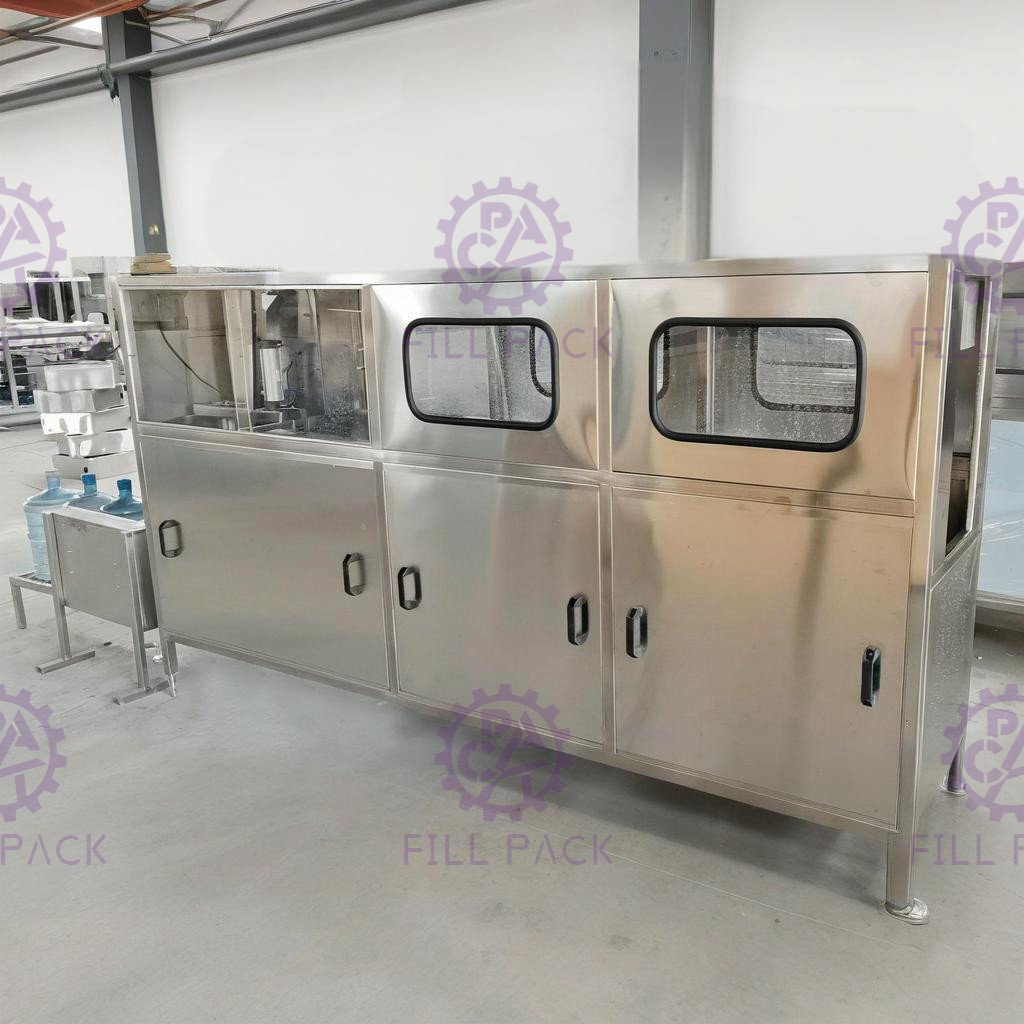

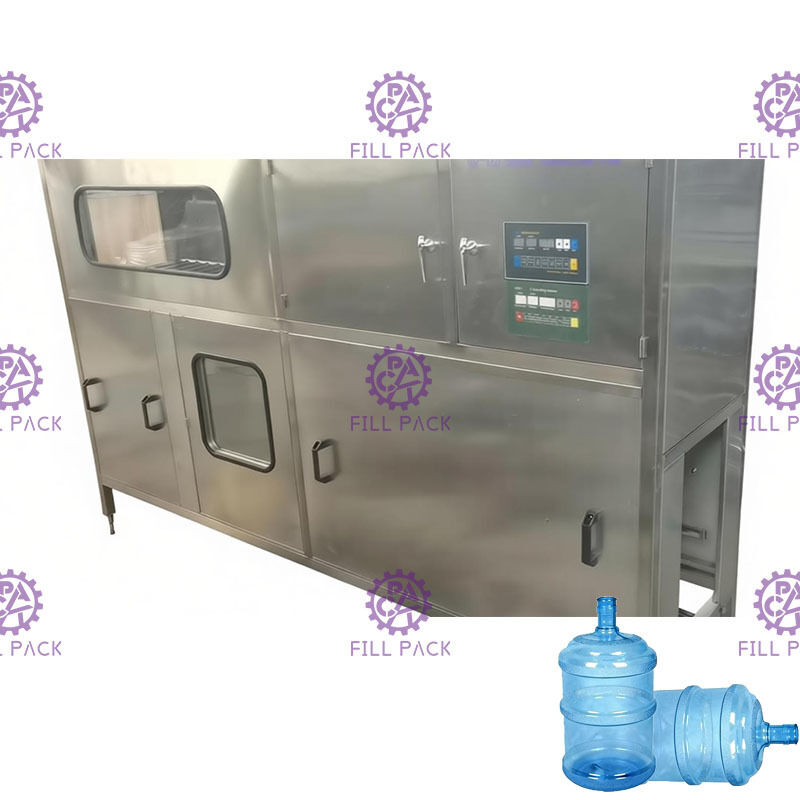

Línea/equipo/planta de producción de agua de 100BPH de 3 galones, cubeta de galón con válvula de rebose

Principio:

Esta máquina llenadora de 5 galones está integrada con las funciones de lavado-llenado-taponado de jarras;

El trabajador carga la jarra vacía en el soporte de la jarra manualmente, el soporte de la jarra con la jarra se transferirá por adelantado para el lavado de la jarra, la fuerza de transmisión es por cilindro de engranajes;

El lavado se dividirá en 4 partes, el primer proceso es por lavado con solución de jabón caliente, el segundo paso es enjuague con líquido desinfectante, el tercer proceso es por limpieza con agua de reciclaje, la última etapa es enjuague con agua potable pura;

Después del lavado, las jarras caerán sobre una placa angular desde el soporte de la jarra por una cadena de transmisión con fuerza de gravedad;

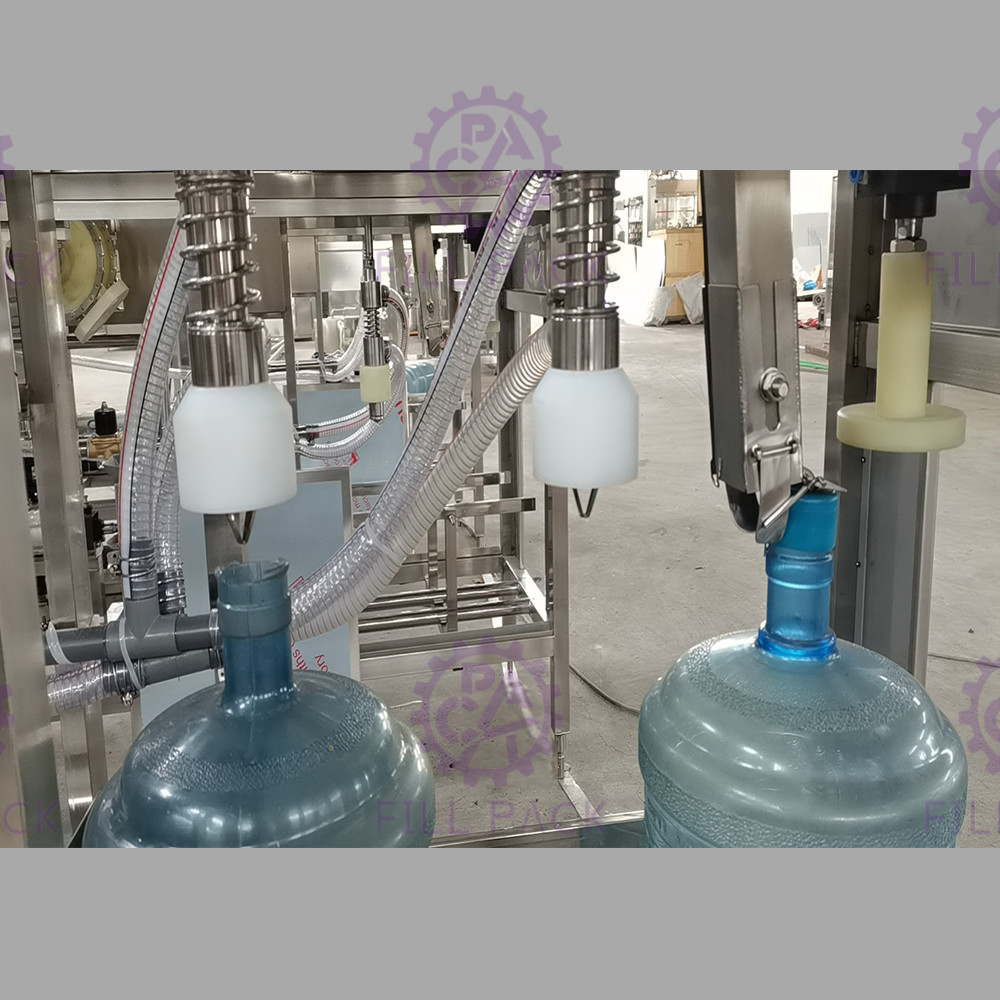

Luego, las jarras serán empujadas por un cilindro de empuje hasta debajo del cabezal de llenado, luego comenzará el llenado;

El volumen de llenado se puede controlar mediante la configuración del tiempo de llenado.

Las jarras llenas serán empujadas debajo del cabezal de taponado por jarras vacías posteriormente.

El trabajador pone muchos tapones desordenados en el cargador de tapones, el cargador de tapones clasificará el tapón automáticamente para cargarlo en el riel de tapones.

Cuando las botellas llenas pasan por debajo del cabezal de taponado, el tapón caerá sobre el cuello de la jarra, luego el cilindro de taponado realizará el taponado automáticamente mediante el cilindro de prensado de tapones.

Detalles del enjuague:

Parte de prensado del tapón:

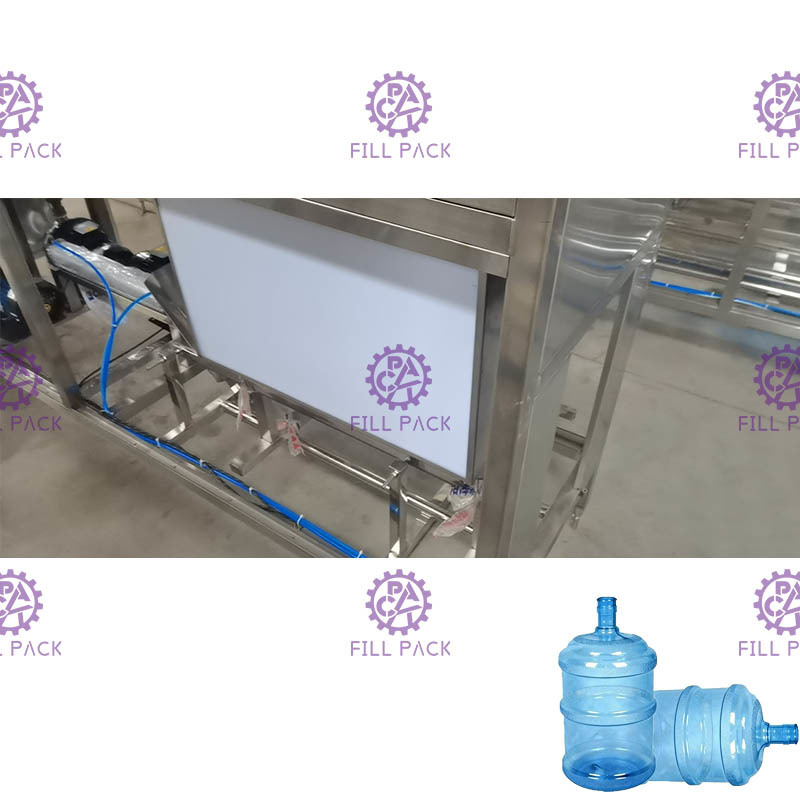

Detalles del tubo:

Características:

1, Toda la máquina llenadora de 5 galones está controlada por el sistema PLC de Mitsubishi, todo el recorrido del cilindro se calcula por adelantado para la distancia impulsada;

2, La máquina llenadora de 5 galones puede funcionar en modo automático, el modo manual es para la verificación de la máquina;

Parámetros:

Bomba de enjuague 1: 0.37KW

Bomba de enjuague 2: 0.37KW

Bomba de llenado: 0.55KW

Motor de clasificación de tapones: 0.09KW

Dimensión: 3100*570*1450mm (cargador de tapones en el lateral)/2700*570*1720mm (cargador de tapones en la parte superior) + 2000mm transportador

Peso: 400 kg

Lista de piezas de repuesto recomendadas:
