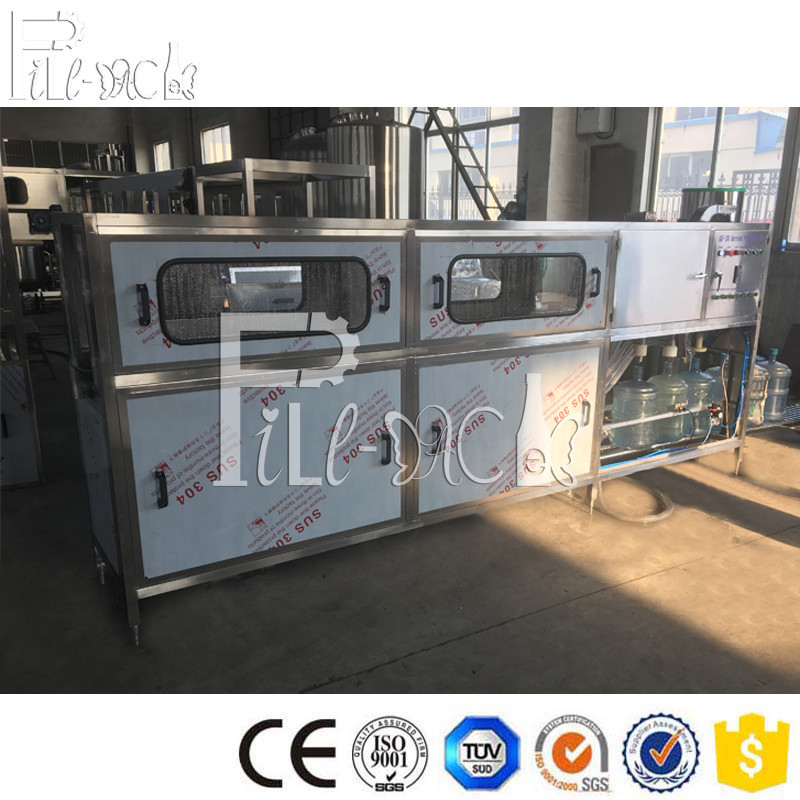

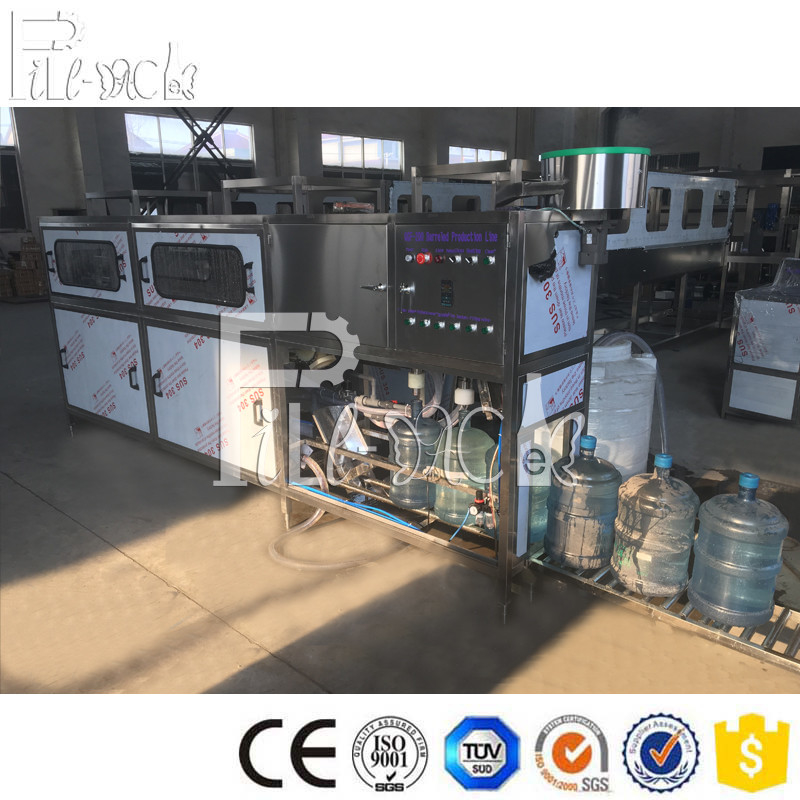

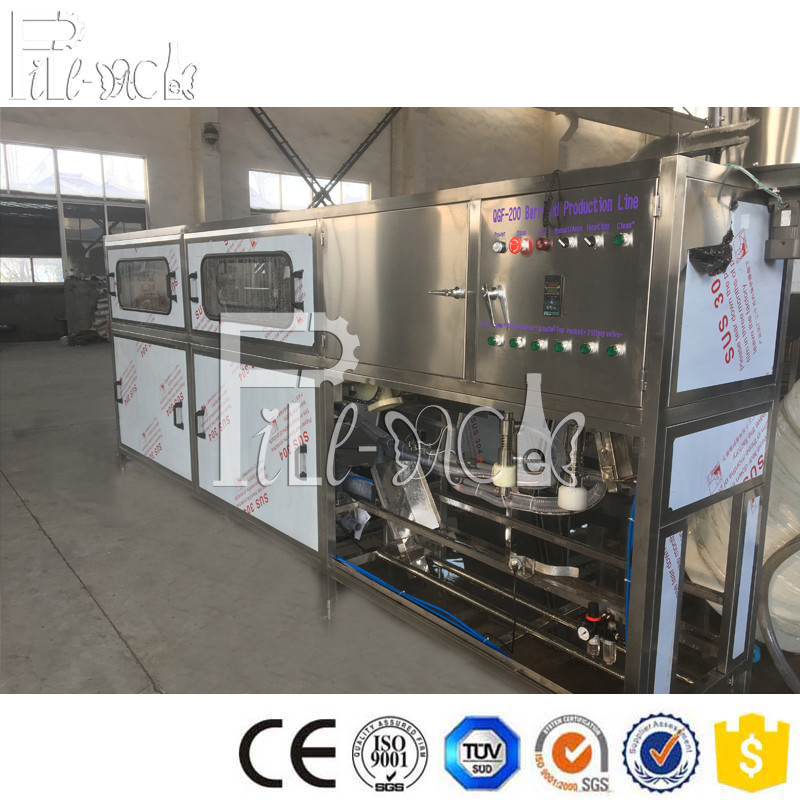

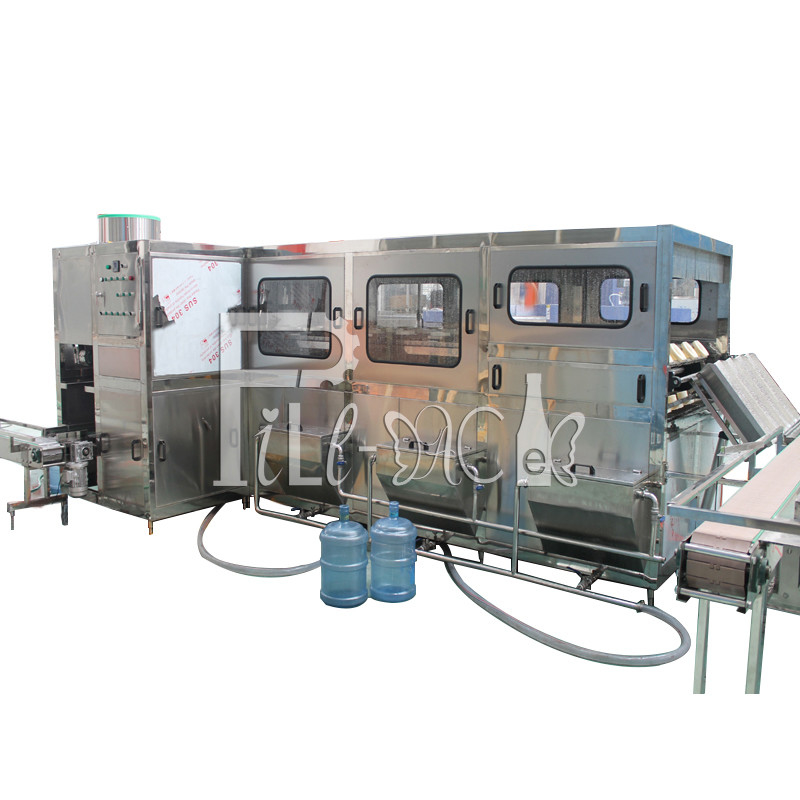

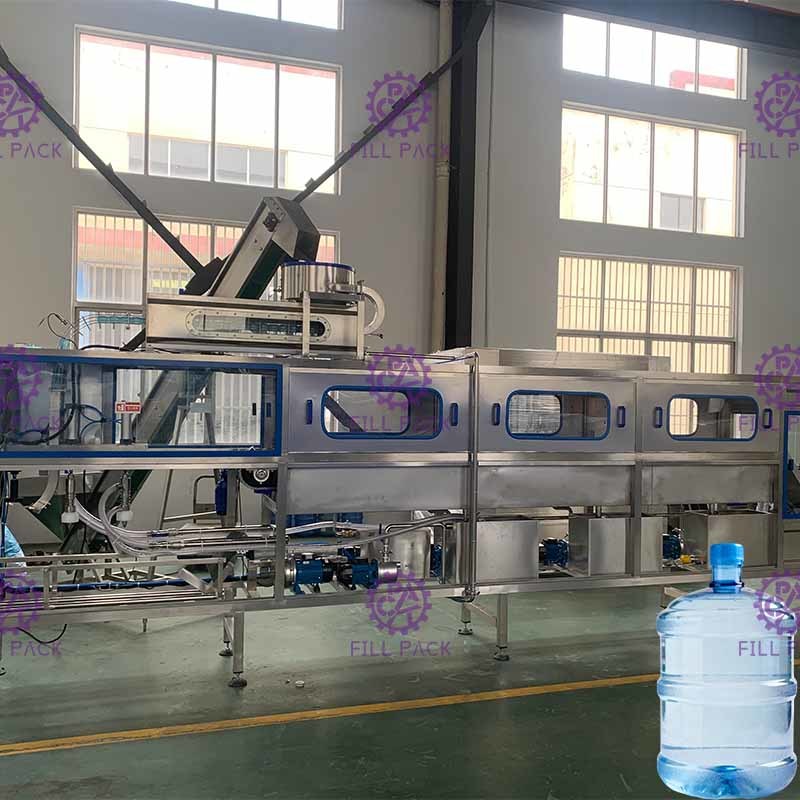

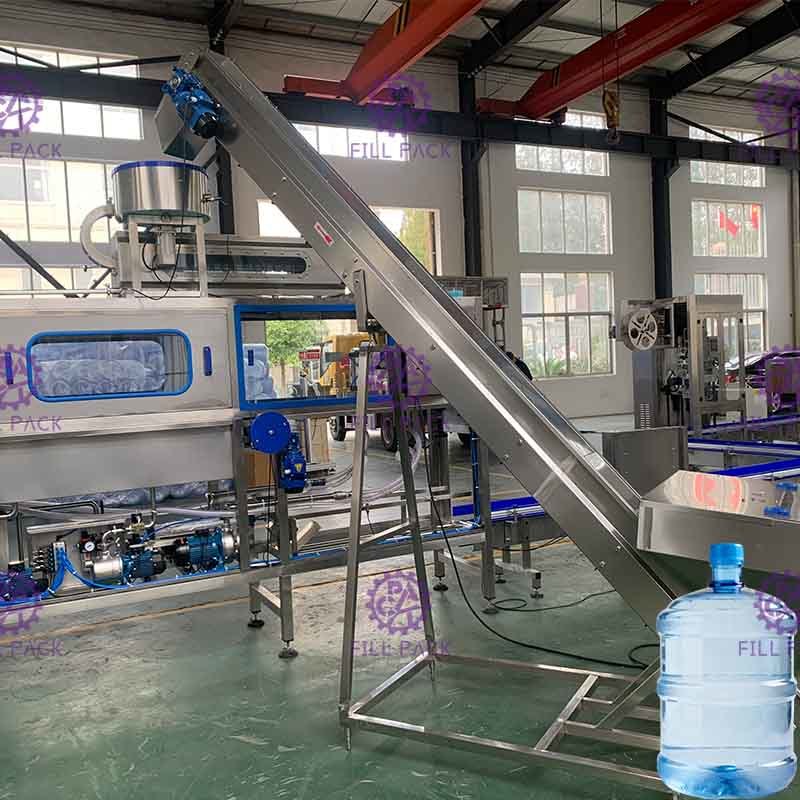

Línea automática de la máquina de rellenar de 5 galones 200BPH con el levantador del casquillo

Descripción de producto

Máquina/línea de llenado automática de 200BPH para botellones de 3-5 galones con elevador de tapas

Características:

1. La máquina de llenado de botellones de agua pura de 3-5 galones integra lavadora de botellas, llenadora y selladora en una sola unidad.

Se utilizan múltiples inyecciones de lavado, esterilización y blanqueo en la máquina de llenado de agua para botellas.
2. La selladora puede sellar las tapas de las botellas automáticamente.

Lista de equipos:

Principio:

La máquina integra lavado, llenado y tapado. Es la máquina ideal para producir agua en botellones. Toda la máquina utiliza acero inoxidable 304, resistente a la corrosión, se puede limpiar fácilmente. Las principales piezas eléctricas son todas de marca. El sistema de canalización de aire utiliza productos de la marca Air TAC. La máquina tiene una construcción compacta, ocupará poco espacio y la eficiencia de trabajo es alta. Solo necesita 2 operadores para controlar, es una buena opción para que la fábrica elija.

La instalación de la máquina no necesita atornillar al suelo, después de quitar la caja, coloque la máquina en el suelo plano y luego ajuste la altura del soporte y ajuste toda la presión del soporte para que sea promedio. Después de que la máquina esté bien instalada, conéctese a través de la tubería de agua, la tubería de drenaje y la alimentación, la energía del aire.

Proceso de trabajo:

La unidad de llenado de botellones se puede dividir en 3 pasos: lavado, llenado y tapado, con un total de 9 estaciones de trabajo, el proceso de trabajo es el siguiente:

(1) Coloque la boca del botellón vacío en el asiento del botellón, el botellón vacío se lavará durante la situación de cabeza abajo, 4 estaciones de trabajo para la inserción del botellón.

(2) El proceso de lavado se dividirá en 4 pasos: 1, lavado con agua alcalina caliente; 2, lavado con timerosal; 3, lavado con agua limpia, 4, lavado con agua pura. Cada paso de lavado está configurado para 8S, después del lavado, habrá 10S para el goteo.

(3) El botellón después del lavado se moverá hacia abajo 45 grados a través de la cadena de paso y pasará por la cadena de salida y girará 45 grados mediante el cilindro de elevación del botellón hasta la posición de llenado.

(4) La válvula de llenado será impulsada por un cilindro para insertarse en el botellón y comenzar a llenar, el tiempo de llenado es controlado por el PLC y el tiempo de llenado es ajustable por el panel de control de acuerdo con la superficie del líquido de llenado. Después del llenado, el agua extra volverá al tanque de agua pura por ventilación automática, lo que puede reducir el consumo de agua (el tanque de agua no está incluido).

(5) Después de que finalice el proceso de llenado, el botellón lleno será empujado a la posición de tapado por el cilindro de parada del botellón, todo el proceso finaliza hasta ahora.
