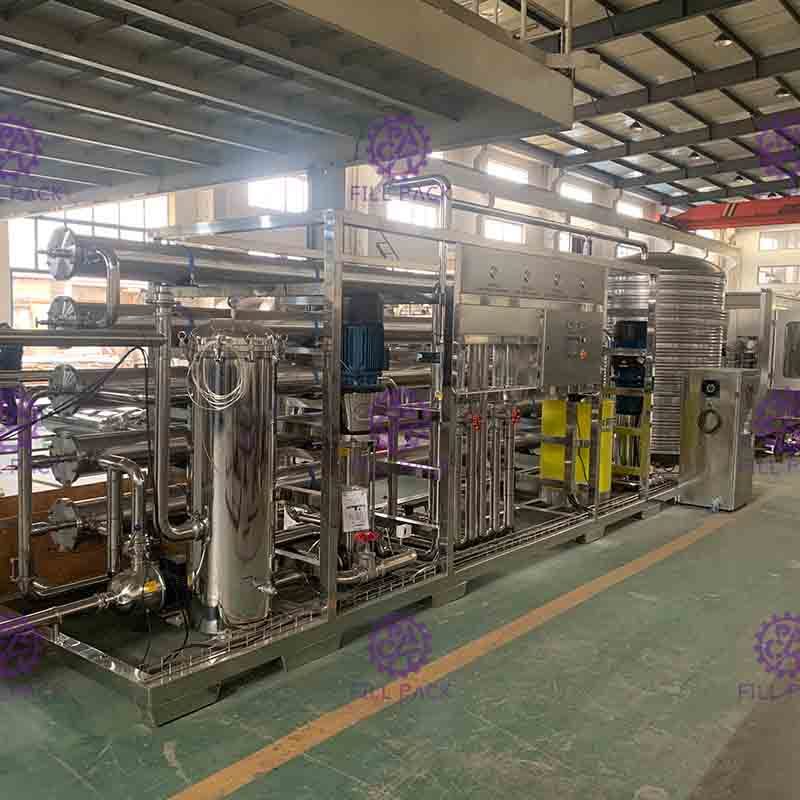

Consumición pura/máquina potable del tratamiento de aguas de la ósmosis reversa 3000lph

Descripción de producto

Descripción técnica:

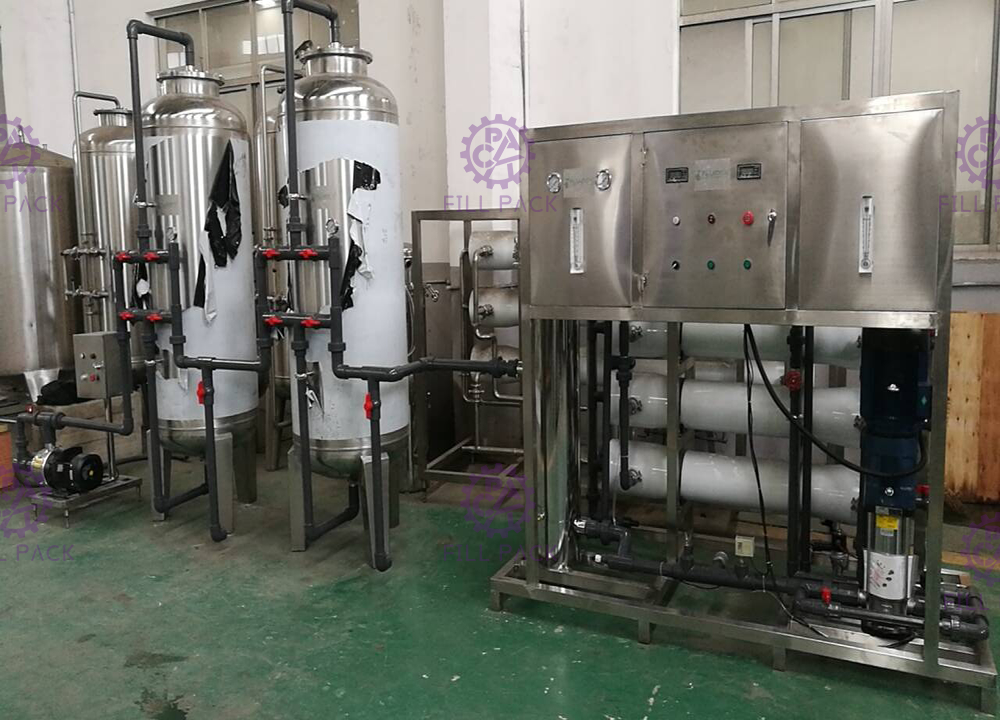

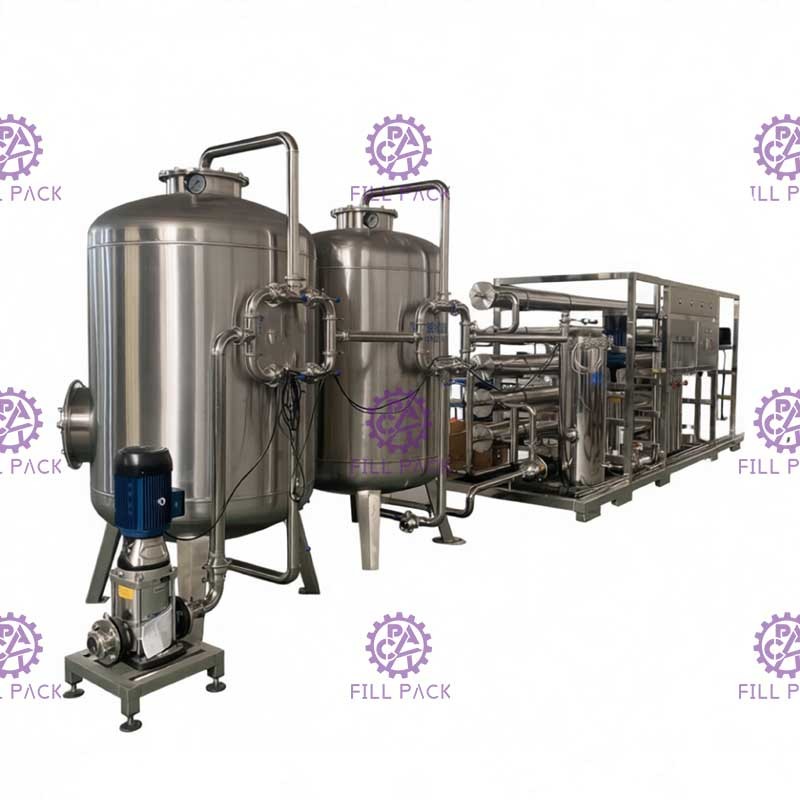

El sistema de tratamiento de agua se divide en 4 partes: pretratamiento, unidad de RO, partes de esterilización y partes de correspondencia.

Pre-tratamiento: bomba de agua sin procesar, filtro de arena de cuarzo, filtro de carbono activo, intercambiador de iones de sodio, filtro de cartucho, etc. Funciones como se indica a continuación:

a. Evite la incrustación en la superficie de las membranas (incluye Fe3, Fe2, CaCO3, CaCO4, SrSO4, CaF2, SiO2, Fe y óxido de aluminio);

b) Evitar el uso de sustancias coloidales y el bloqueo de lecho fluidizado;

c) Evitar el bloqueo del organismo;

d. Evitar el bloqueo de microorganismos;

e. Evitar la ruptura de las membranas por la sustancia oxidante;

f. Asegurar una producción de agua estable por parte de la ORO;

g, asegurarse de que no se bloquee debido a la alta dureza;

1.1"Bomba de agua en bruto:

Proporcionar el flujo y la presión necesarios para el equipo después; (marca NANFANG, bomba de calidad No 1 en China)

Parámetros:

Modelo: CHL8-30

Material: SUS304

Flujo: 8 m3/h

Elevación: 25,5 metros

Potencia: 1,1 kW

Revolución: 2900 rpm

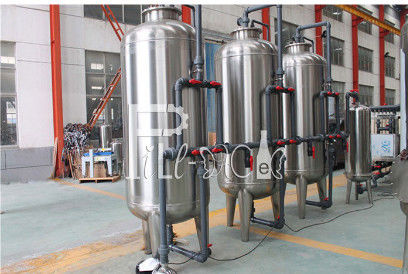

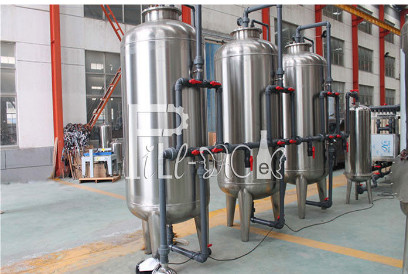

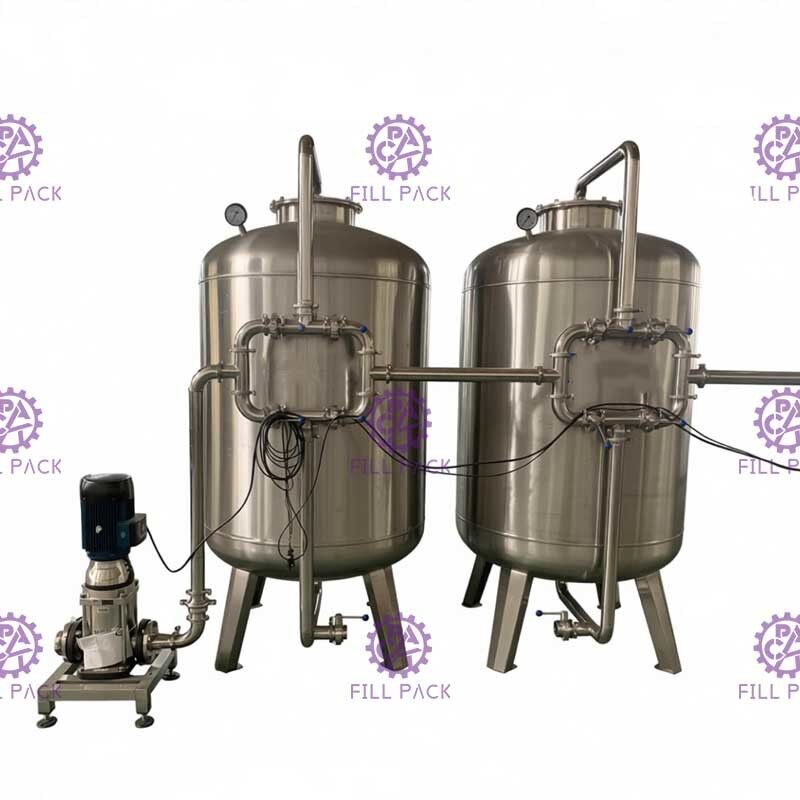

1.2, filtro de arena de cuarzo:

Aplicar SUS304 de alta calidad, con sistema de control automático, sistema de tuberías, incluye alcantarillado, agujero de mano, dispositivo de distribución de agua en la parte superior e inferior, material de filtro, es modelo de presión.

Dentro del filtro de arena, hay varias capas de arena de cuarzo de diámetro diferente.El funcionamiento inestable del sistema es causado principalmente por un defecto en el diseño del filtro de arena, el efecto de lavado de espalda pobre aumentará la coagulación de arena superior SDI (índice de contaminación), y causará contaminación a las membranas.

Teniendo en cuenta una vez reinicio después de la descarga, la nueva superficie del filtro no está totalmente generado, la impureza es fácil de conseguir a través, nuestro filtro de arena aplican modelo de operación de bajo caudal,Esto mejorará el efecto del filtro y reducirá la contaminación después..

El reflujo hará una expansión del 15-25% de los materiales del filtro, es mejor usar aire comprimido para trabajar juntos, fuerza 18-25L/sm2.

Parámetros:

El modelo: SUS-600

Modelo de funcionamiento: modelo de presión, funcionamiento automático, modelo manual de descarga y descarga inversa

Cantidad de flujo: 6 m3/h

Presión de diseño: 0,3Mpa

Diámetro: Ø600 mm

El valor de las emisiones de CO2 será el siguiente:

espesor: 2 mm en el cuerpo y 3 mm en la parte superior

Material: SUS304

Material de filtro: arena fina de cuarzo

1.3, filtro de carbono activo

Aplicar SUS304 de alta calidad, con sistema de control automático, sistema de tuberías, incluye alcantarillado, agujero de mano, dispositivo de distribución de agua en la parte superior e inferior, material de filtro, es modelo de presión.

La función principal es eliminar la sustancia orgánica y el cloro residual. En el interior se llena de agua limpiando el carbón activo, el agua después de pasar este filtro: 1, 60% de la sustancia orgánica será absorbida; 2, el cloro residual será absorbido, la acción no es sólo absorción, mientras que generará la catálisis en la superficie del carbón activo, por lo que el carbón activo no será completamente absorbido,sólo perder un poco de carbono.

Después de pasar por el filtro de arena y el filtro de carbón activo, el agua cumplirá la norma para entrar en el dispositivo de purificación: SD1≤4;

Parámetros:

El modelo: SUS-600

Modelo de funcionamiento: modelo de presión, funcionamiento automático, modelo manual de descarga y descarga inversa

Cantidad de flujo: 6 m3/h

Presión de diseño: 0,3Mpa

Diámetro: Ø600 mm

El valor de las emisiones de CO2 será el siguiente:

espesor: 2 mm en el cuerpo y 3 mm en la parte superior

Material: SUS304

Material de filtro: carbón activo fino

1.4, filtro de cartucho

Para evitar la entrada de cuarzo en el RO para romper las membranas, las membranas se pueden utilizar durante 3 meses en condiciones normales de trabajo, el diseño es adecuado para el cambio rápido del cartucho.

Parámetros:

El modelo es el SUS-320.

Modelo de funcionamiento: modelo de presión externa

Cantidad de flujo: 6 m3/h

Presión de diseño: 0,3Mpa

Diámetro: Ø320 mm

Alturas: 1600 mm

El espesor: 1,5 mm

Material: SUS304

Material del cartucho: polipropileno 5um de fusión por pulverización

Cuota de cartucho: 6pcs

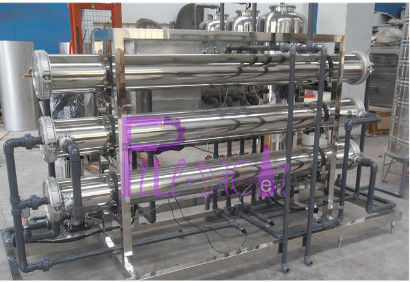

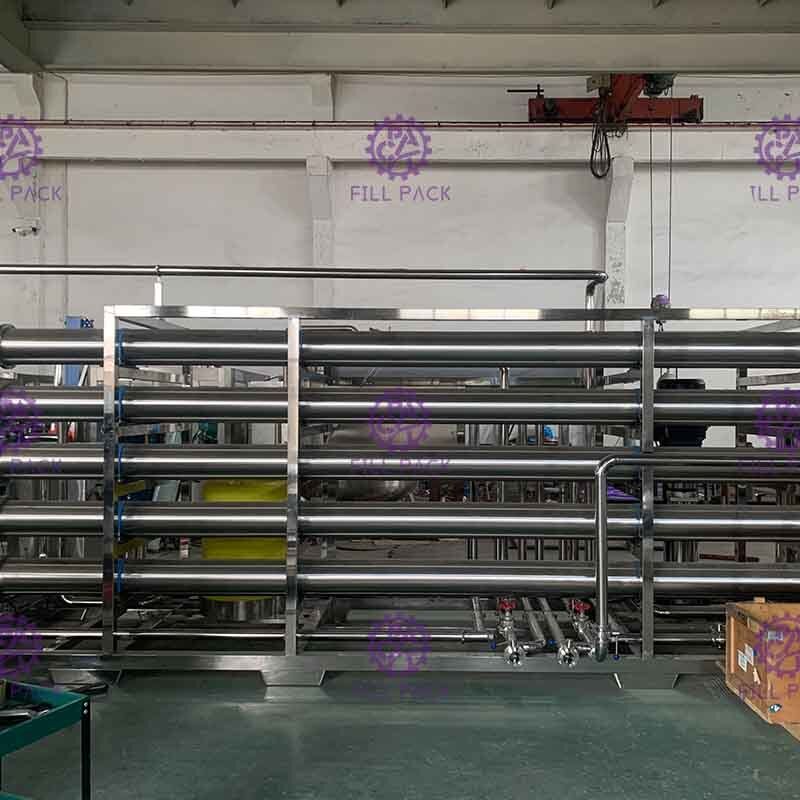

1.5, unidad RO

La membrana RO es la parte clave de toda la RO, decidirá si el sistema es funcional o no. El agua que pasa por la RO puede eliminar bacterias, sustancias orgánicas y microorganismos.

No se generará ningún cambio de fase en el dispositivo de RO durante la purificación del agua.

Todo el rack SUS304, parte de automatización aplican control del contactor CA, aplican medidor de flujo, medidor de presión y válvula magnética eléctrica de lavado automático, etc.

Dispositivo de protección:El interruptor de protección de baja presión y alta presión se establece antes de la entrada de agua y después de la descarga de agua.Interrupción de la bomba de refuerzo cuando haya demasiada presión de descarga para evitar que el sistema funcione bajo presión superior al estado.

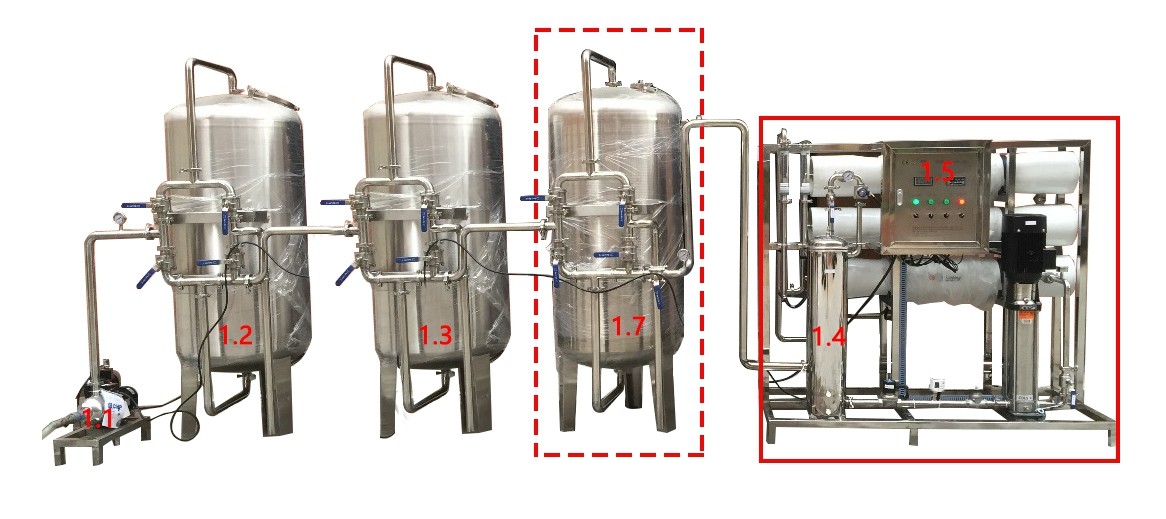

Dirección del agua en estado de funcionamiento:

Dibujo del diseño de la planta (mm)
