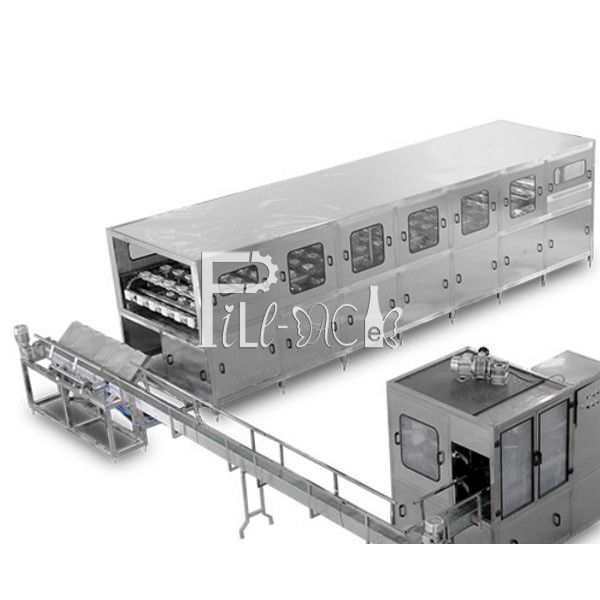

Lavadora de botellas de 5 galones

Descripción de producto

Descripción de la lavadora automática de barril de 5 galones con agua alcalina caliente

Especificaciones de la lavadora de barril de 5 galones:
La lavadora se compone principalmente de marco, transportador, líneas de lavado, tanques de agua, portabotellas y otros componentes.

1, Rack: totalmente por 75x45 tubo cuadrado de acero inoxidable soldado, material de placa SUS304, alta resistencia, buena rigidez, peso ligero, hermoso aspecto, fácil de limpiar y así sucesivamente.Soldadura automática de cuerpos de botellas y chasis.

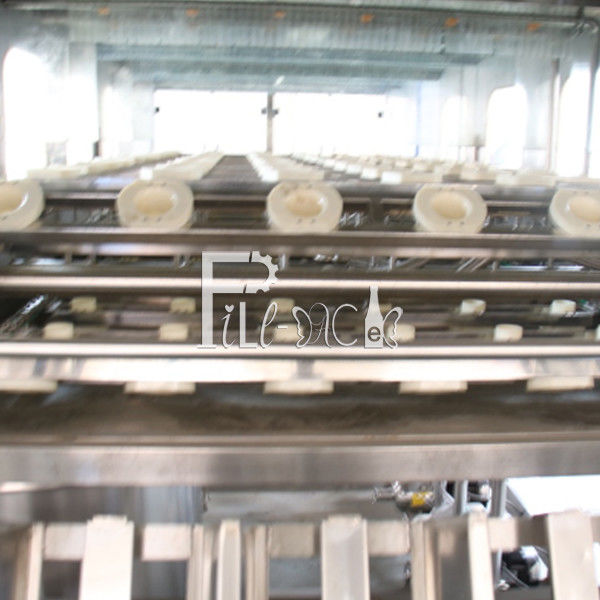

2, transportador: ruedas dentadas accionadas, cadena, estante de botellas de apoyo, copas de botellas sólidas, etc., en las que las cadenas, ruedas dentadas han sido cuidadosamente diseñadas para que sea más científico y más perfecto.
3, conducción principal: control de frecuencia botella botella estación transportadora cada uno permanece tiempo fijo, chain plate relative to the position of the automatic bottle and the angular position off the bottle also undergo a rigorous calculation to ensure accurate positioning of the entire automatic operation .
4, Ajuste: Puede ajustar los tornillos de rodamiento del extremo de la cadena para garantizar que toda la cadena de consistencia elástica.
Las tuberías están hechas de SUS 316 conexión de tubería de la lavadora, utilizando mi empresa única espiral giratoria SUS 316 boquilla, puntos de lavado esfuerzos más fuertes para un buen efecto, alta eficiencia sin callejones sin salida.

El enjuague se divide en 24 períodos y las estaciones de drenaje se establecen después de cada paso de enjuague con líquido alcalino, agua aséptica y agua pura, cada estación dura 18 horas.
Cuando se enciende la energía, el PLC era eléctrico arrancar el trabajo, el contactor de control tira de la lejía tan caliente, pociones, agua de retorno, bombas de agua pura comienzan a funcionar, a continuación, la señal de salida al inversor,el trabajo eléctrico del transportador de la cadena de transporte de lavado y llenado, luego botella automática hace que la botella gradualmente en cada proceso comienza el lavado (tiempo de lavado y temperatura de lejía se puede ajustar a través de la pantalla táctil), el lavado se completa,botella tras botella, para caer en el transportador..
La máquina tiene tres tanques: 1 tanque de licor alcalino caliente, 1 tanque de agua estéril, 1 tanque de agua pura.
El cubo entrará en el primer paso de lavado, el pre lavado por agua del grifo, se conectará con la máquina por tuberías directamente; El segundo al cuarto paso es para el líquido alcalino caliente ((65 °C) lavado;
Luego, el cubo se goteará en el quinto paso; la máquina utiliza el agua de retorno que proviene del agua de salinidad en el sistema de tratamiento de agua RO para lavar en el paso 6 al 7,Se conectará directamente con las tuberías.En los siguientes pasos, de 9 a 12, los cubos se lavarán bien con el agua estéril del tanque SUS 316;el cubo se goteará en el paso 13Lavaremos las botellas con el agua pura del tanque en los pasos 14 a 15; en el paso final, los baldes se gotearán para secarlos y salir.
Cada canal tiene un tanque de dosificación que funciona como embudo y filtro de uso,se puede limpiar desde el embudo del tanque de agua se puede reemplazar durante el funcionamiento sin afectar el funcionamiento adecuado de la lavadora, un embudo con una cubierta de plexiglás, se puede dentro del nivel del agua de monitoreo.
El tanque tiene una alarma de bajo nivel, cuando hay demasiado agua, puede desbordarse a través del puerto de desbordamiento; los tanques alcalinos están equipados con un calentador controlado termostáticamente.
Cada tanque tiene un drenaje de fondo, el agua mezclada se descarga a través de la salida a través del conducto de drenaje.
El agua pura no está equipada con un bastidor especial de depósito de agua, acceso directo a las bombas de agua terminadas extranjeras.
Cada salida de la bomba tiene una válvula, enjuague el agua de forma automática garantía, pase;no funciona cuando el agua de salida de la válvula para volver a su tanque (agua terminada de vuelta a la bomba antes de la tubería), para evitar el arranque frecuente de la bomba, mejora la vida útil de la bomba.
Fuera del mecanismo de la botella consiste en el cubo de apoyo, soporte del estante de la botella, cilindros verticales y otros componentes de las botellas, el lavado de la botella se completa, después de caer de la botella,directamente en el transportador.

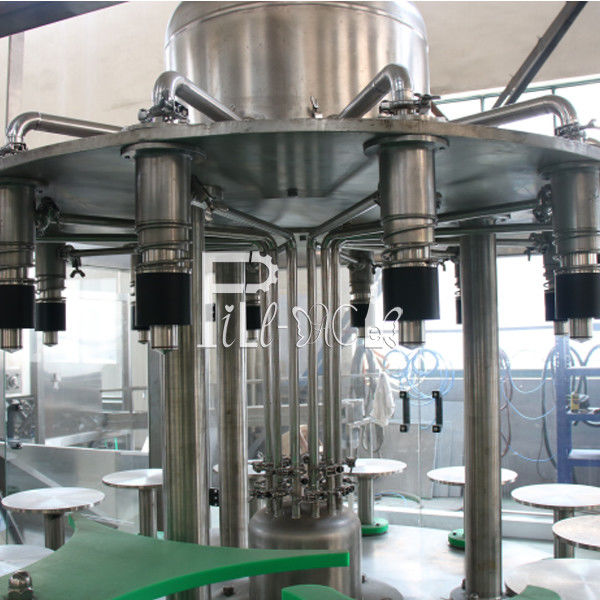

Hay 12 piezas de boquillas de lavado, la velocidad es ajustable.

Parámetros de la lavadora de barril de 5 galones:
Material: marco SUS 304, piezas de contacto ((bombas, tuberías y boquilla) SUS 316.
Consumo eléctrico: 3 kW/h (motor anfitrión); 12 unidades de bomba de agua, 0,37 kW/h cada una;
1 piezas de motor de transporte de entrada y salida de cubos, 0,75 kW/h cada una.
Consumo de agua: 1000 l/h para el agua del grifo y el lavado con agua de retorno.
El volumen de cada tanque es de 1000L, se necesita para cambiar el agua en los tanques cada 5 horas
Consumo de vapor: nulo (se utiliza calefacción eléctrica para líquidos alcalinos)

Dispositivo de carga y descarga automática
Presión: 0,6Mpa
Consumo de aire: 0,15 m3/min

Cuadro SUS 304, tubo cuadrado 38*38, componentes neumáticos: AirTAC-Taiwán

Los detalles de la lavadora de 5 galones de barril:
