Bomba de Nanfang que aclara el llenador de la botella del galón de 120 BPH

Descripción de producto

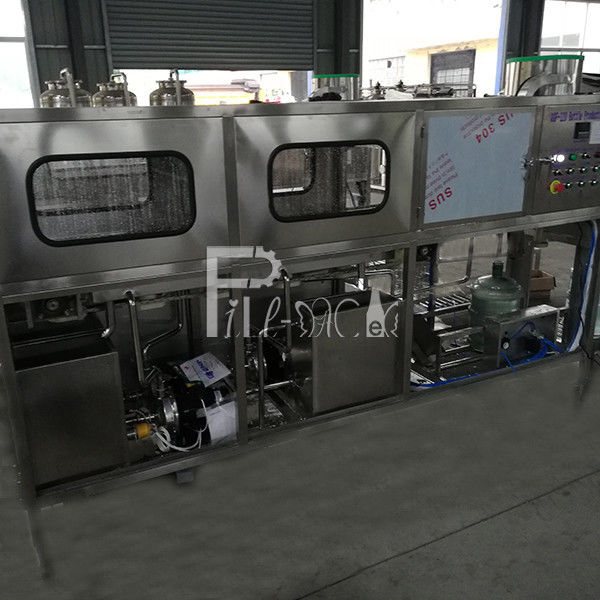

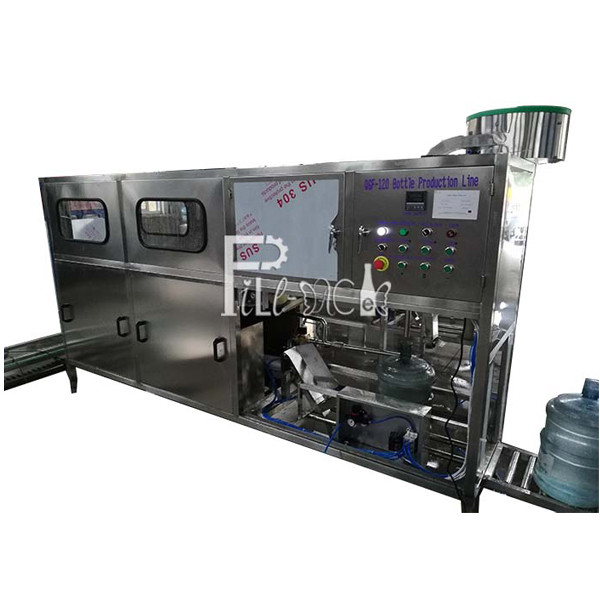

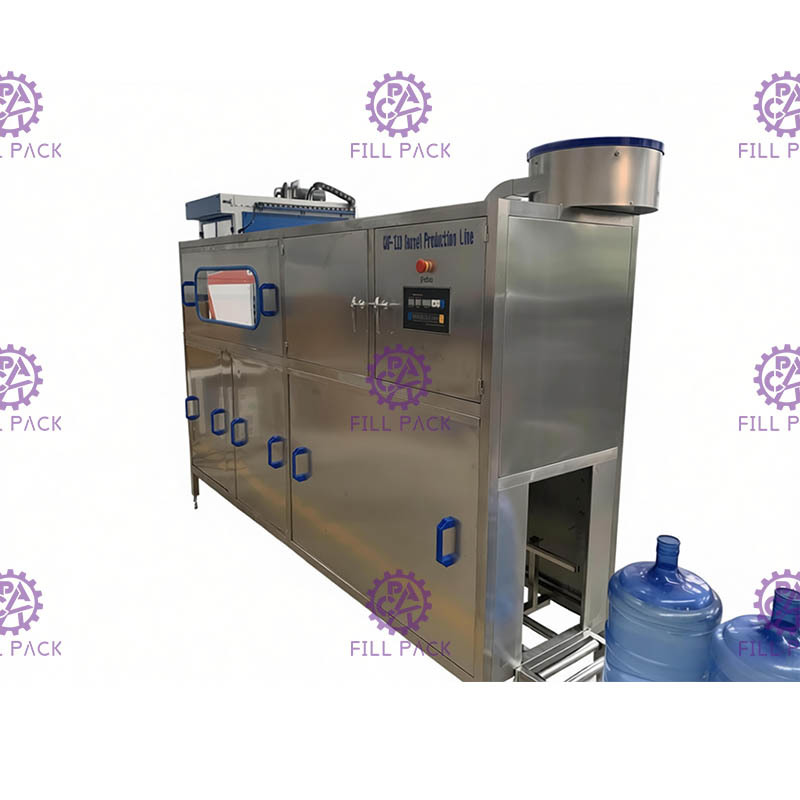

Nanfang máquina de llenado de botellas de 120 galones con válvula de llenado de nivel

Principio:

Esta máquina de llenado de botellas de galón está integrada con funciones de lavado de frascos, llenado y tapón juntos.

Los trabajadores cargan manualmente las latas vacías en el estante de latas, los estantes de latas que contienen las latas se transferirán por adelantado para la limpieza de latas, y la fuerza de transmisión se transmite a través de la caja de engranajes;
El proceso de lavado se divide en dos partes: el primero es el uso de desinfectante y el segundo es el uso de agua purificada.

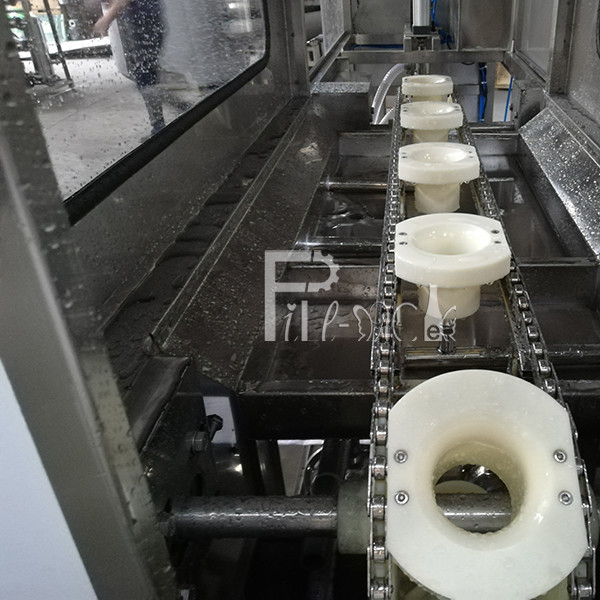

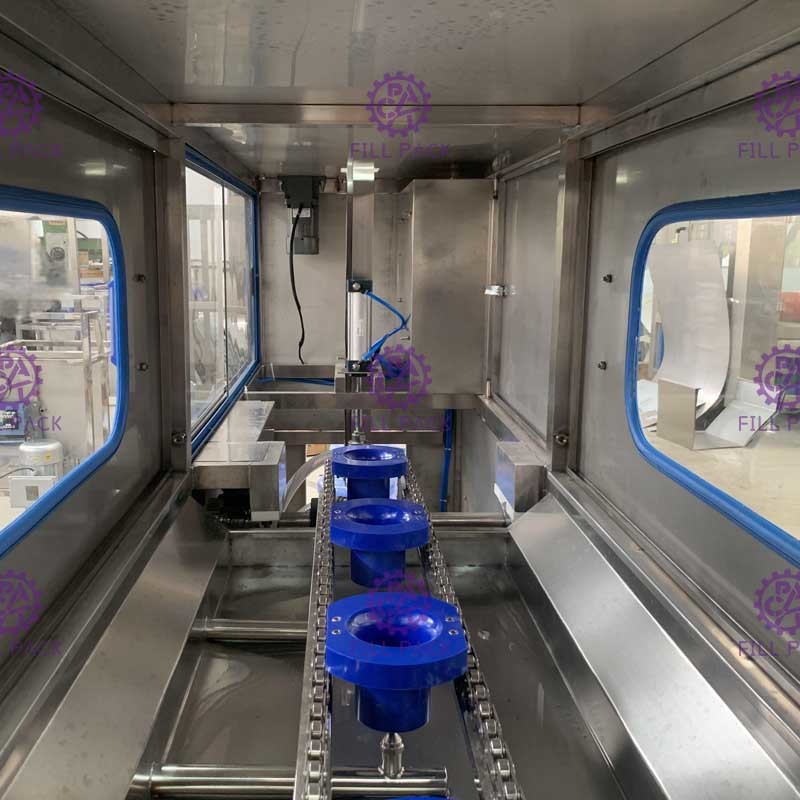

Después del lavado, el frasco se deja caer del soporte del frasco en la placa de la esquina a través de la cadena de transmisión bajo la acción de la gravedad.

Luego empuje el frasco empujando el cilindro por debajo de la cabeza de llenado, y luego comience a llenar;

la cantidad de llenado puede controlarse fijando el tiempo de llenado.

Después de eso, el frasco lleno será empujado bajo la cabeza de tapón por el frasco vacío.

Los obreros ponen muchas tapas desordenadas en el cargador de tapas, y el cargador de tapas clasificará automáticamente las tapas para bajarlas a la guía de la tapa.

Cuando el frasco lleno pasa por debajo de la cabeza de la tapa, la tapa caerá sobre el cuello de la lata, y luego la botella de tapa se tapará automáticamente por el cilindro de tapa.

Personajes:

1, toda la máquina de llenado de botellas de galón está controlada por el sistema Mitsubishi PLC, todo el recorrido del cilindro se calcula por adelantado para la distancia recorrida;

2, La máquina de llenado de botellas Gallon puede funcionar bajo el modelo automático, el modelo manual es para el control de la máquina;

Parámetros:

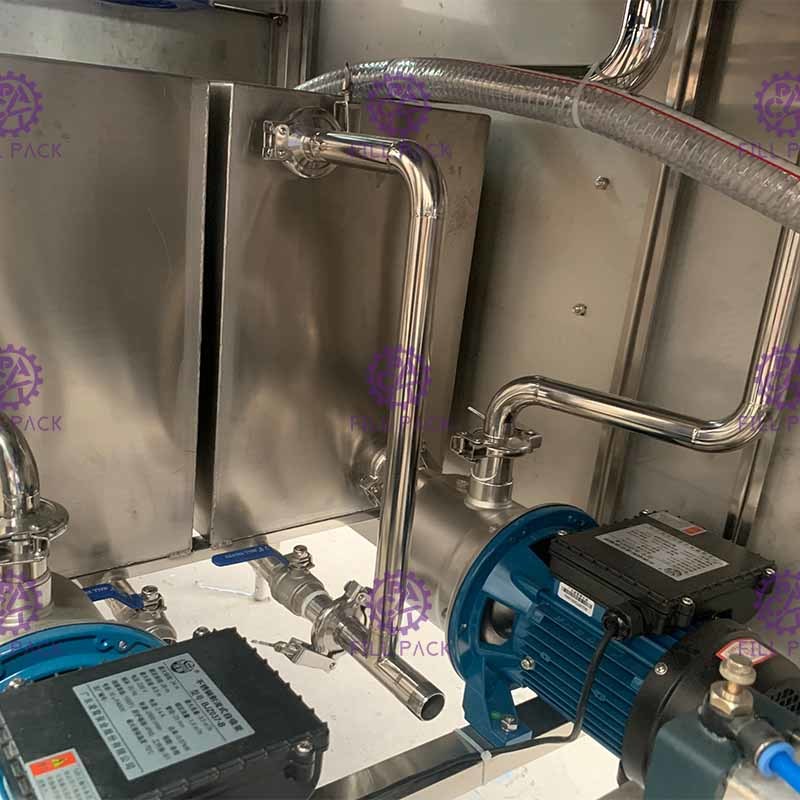

Bomba de enjuague 1: 0,37 kW

Bomba de enjuague 2: 0,37 kW

Bomba de llenado: 0,55 kW

Motor de clasificación de la tapa: 0,09 kW

Dimensión: 3100*570*1450 mm (cargador de tapa en el lado) /2700*570*1720 mm (cargador de tapa en la parte superior) + transportador de 2000 mm

Peso: 400 kg

Válvula de llenado Lelel con detalles de alta precisión para ref:
