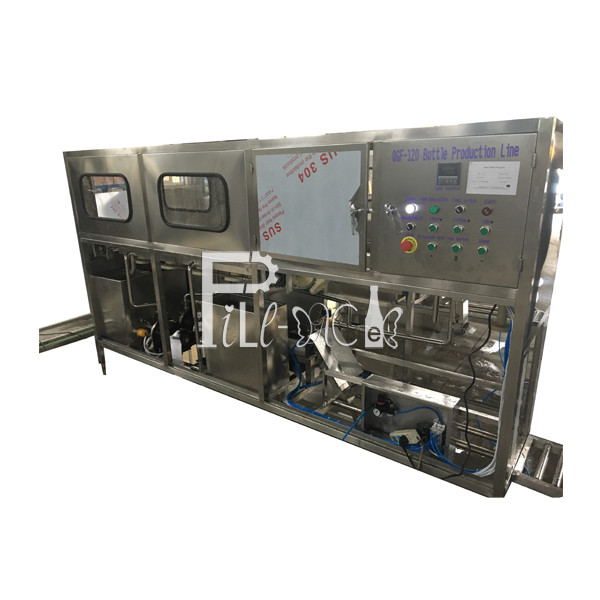

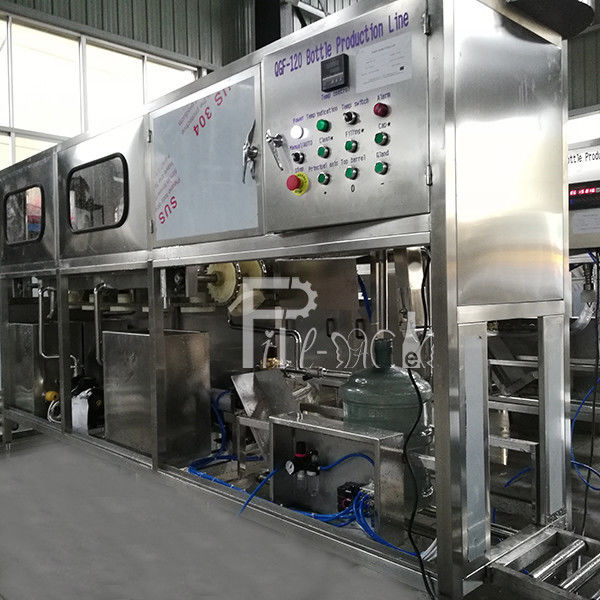

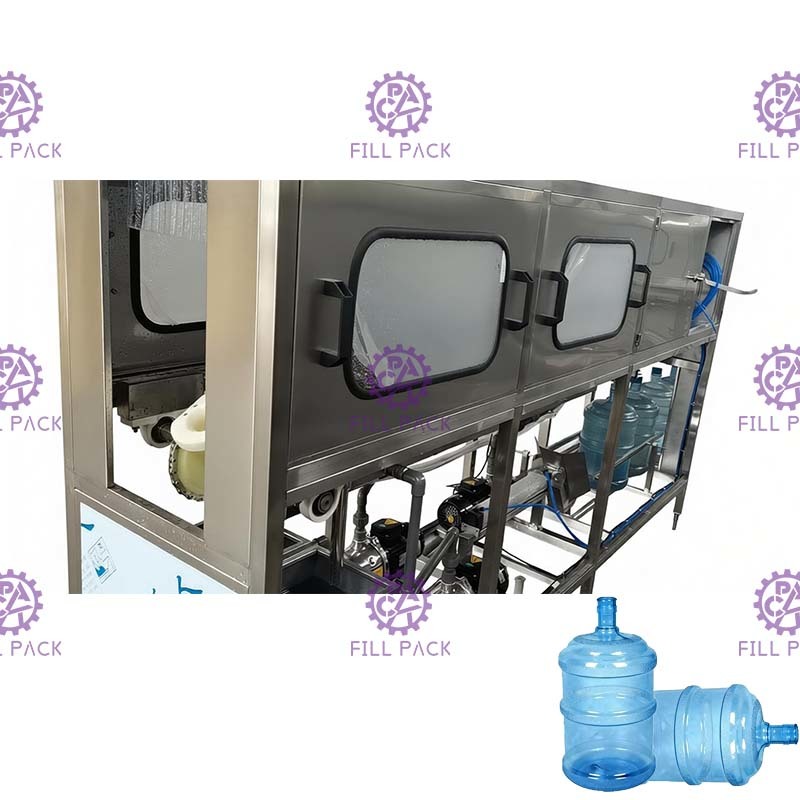

Línea de relleno del galón sanitario de 18.9L Monoblock 120 BPH

Descripción de producto

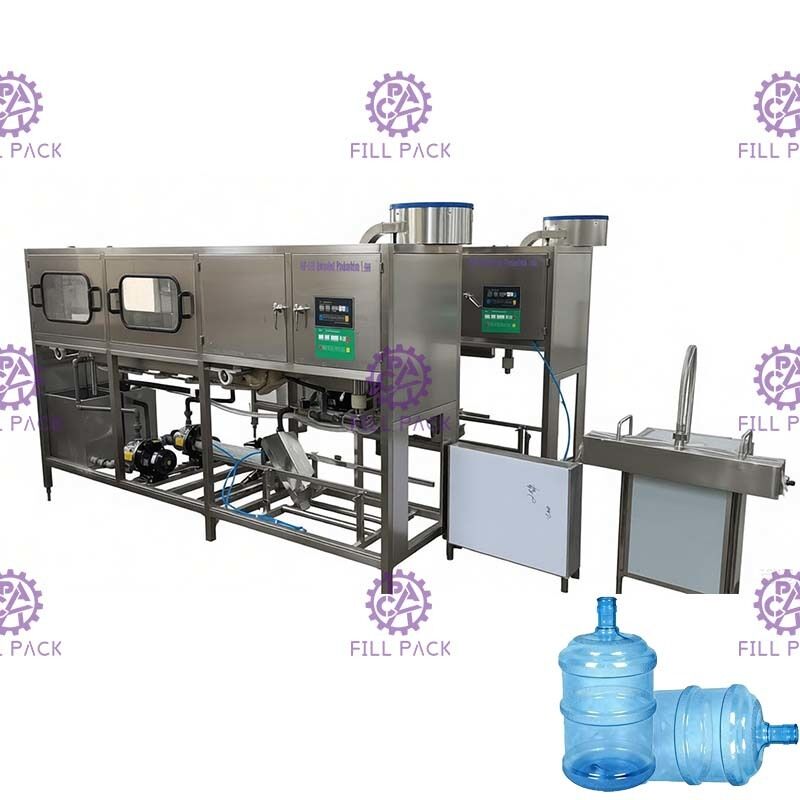

Línea de llenado de galones de agua monobloque de 18.9L - 20L 120 BPH con dispositivo de carga automática

Principio:​

Esta máquina de llenado de galones está integrada con las funciones de lavado-llenado-taponado de jarras;

alimentación automática de jarras vacías al soporte mediante un dispositivo de carga automática, el soporte de la jarra con la jarra se transferirá por adelantado para el lavado de la jarra, la fuerza de transmisión es por cilindro de engranajes;

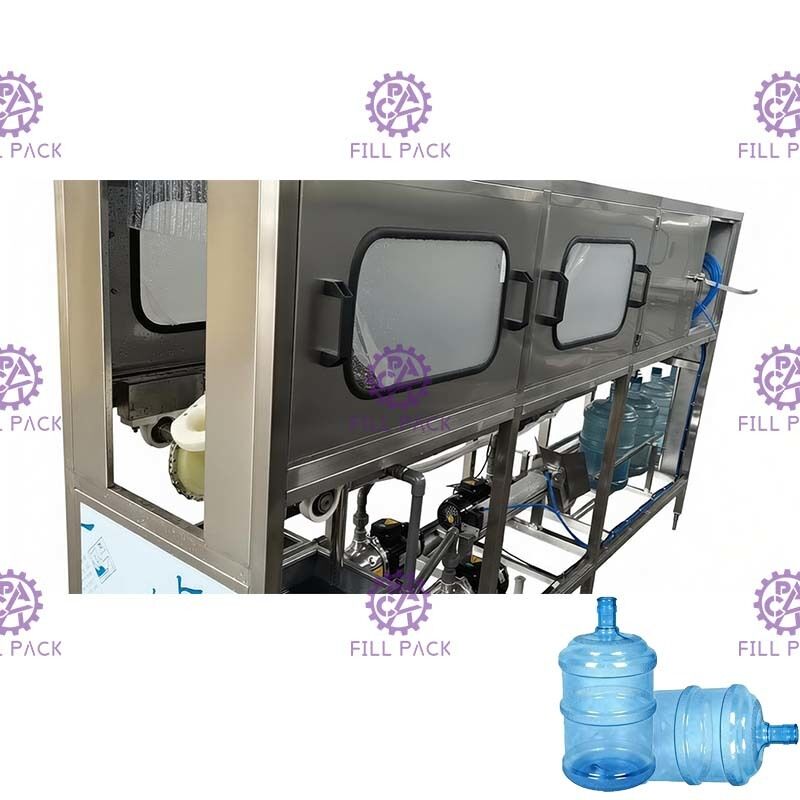

El lavado se dividirá en 3 partes, el primer proceso es con líquido desinfectante, el segundo proceso es con lavado con agua reciclada, el tercer proceso es con agua pura; Después del lavado, las jarras caerán sobre una placa angular desde el soporte de la jarra mediante una cadena de transmisión con fuerza de gravedad;

Luego, las jarras serán empujadas por un cilindro de empuje debajo del cabezal de llenado, luego comenzará el llenado;

El volumen de llenado se puede controlar mediante la configuración del tiempo de llenado.

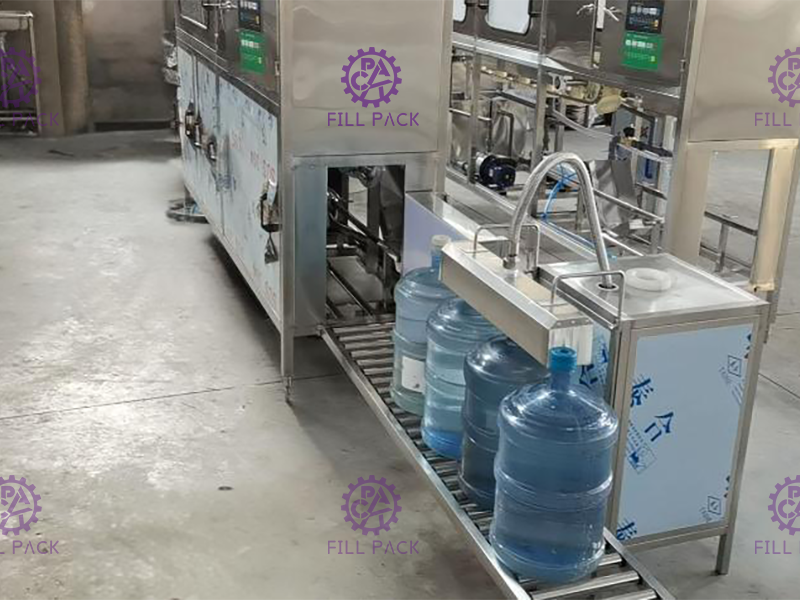

Las jarras llenas serán empujadas debajo del cabezal de taponado por jarras vacías después.

El trabajador coloca muchos tapones desordenados en el cargador de tapones, el cargador de tapones clasificará el tapón automáticamente para cargarlo en el riel de tapones.

Cuando las botellas llenas pasan por debajo del cabezal de taponado, el tapón caerá sobre el cuello de la jarra, luego el cilindro de taponado realizará el taponado automáticamente mediante el cilindro de prensado de tapones.

Caracteres:

1, La máquina de llenado de galones principal está controlada por el sistema PLC, todo el recorrido del cilindro se calcula de antemano para la distancia impulsada;

2, La máquina de llenado de galones puede funcionar en modo automático, el modo manual es para la verificación de la máquina;

3, El dispositivo de carga automática está controlado por el sistema PLC;

Engranaje para detalles de enjuague:

Cilindro

Parámetros:

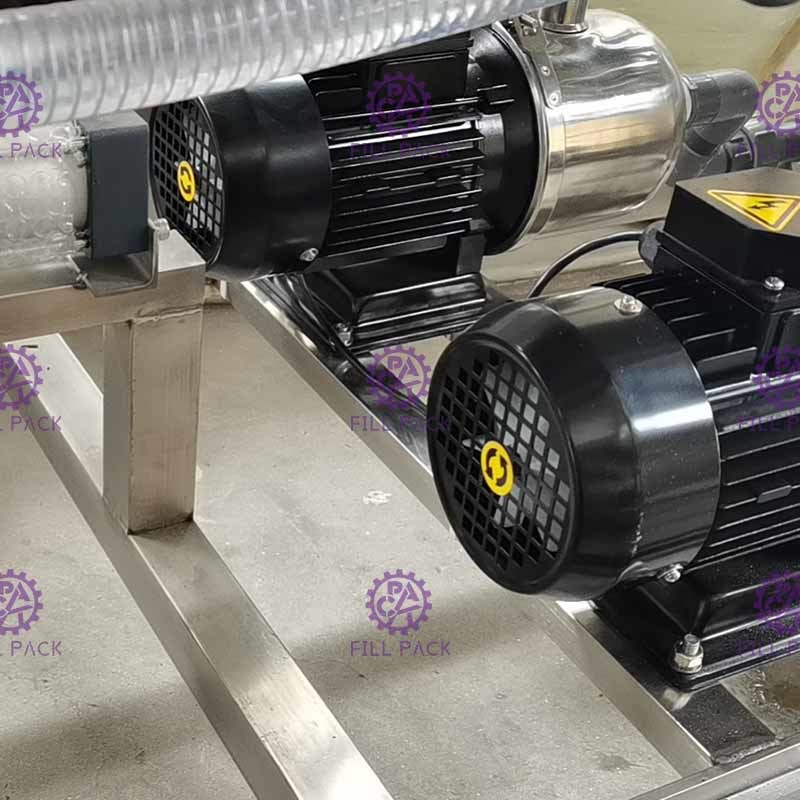

Bomba de enjuague 1: 0.37KW

Bomba de enjuague 2: 0.37KW

Bomba de llenado: 0.55KW

Motor de clasificación de tapones: 0.09KW

Dimensión: 3100*570*1450mm (cargador de tapones en el lateral)/2700*570*1720mm (cargador de tapones en la parte superior) + 2000mm transportador

Peso: 400kg

Lista de piezas de repuesto recomendadas:
