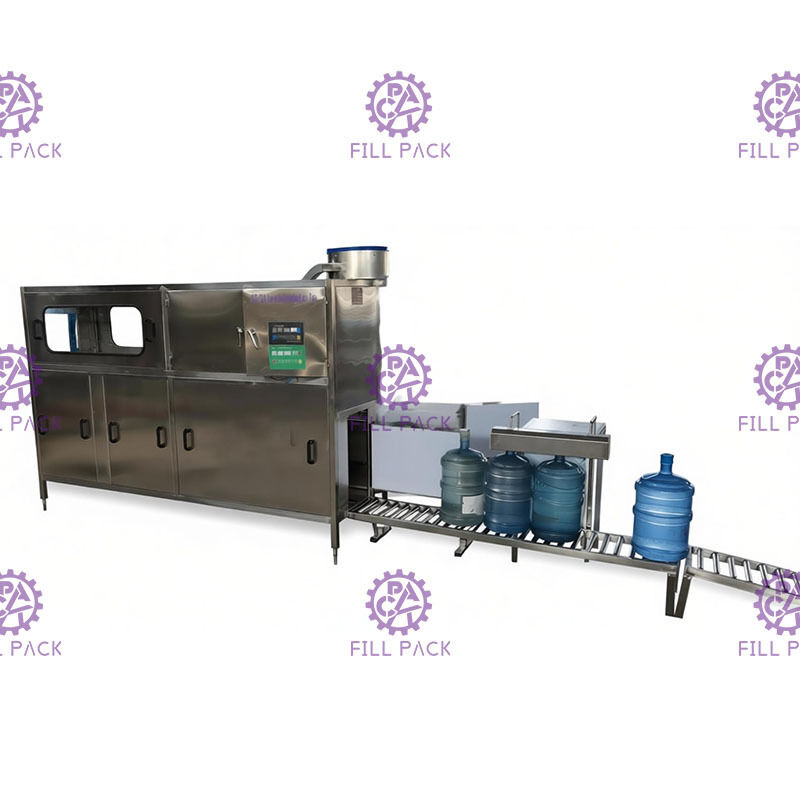

20 línea de relleno del solo galón de la fila 120 BPH del litro

Descripción de producto

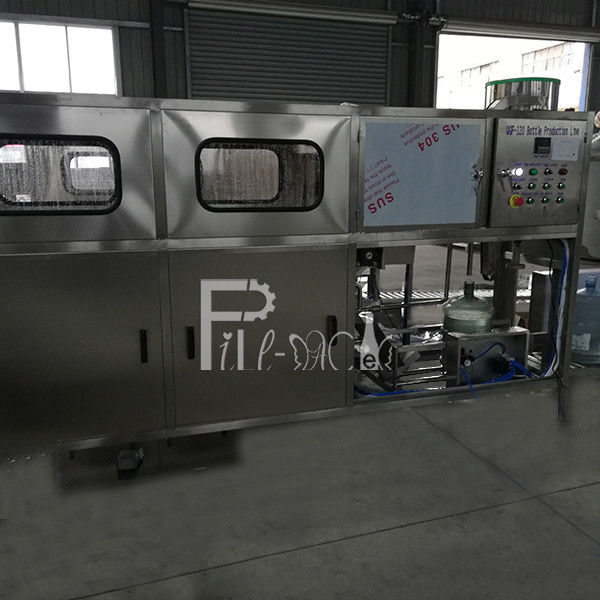

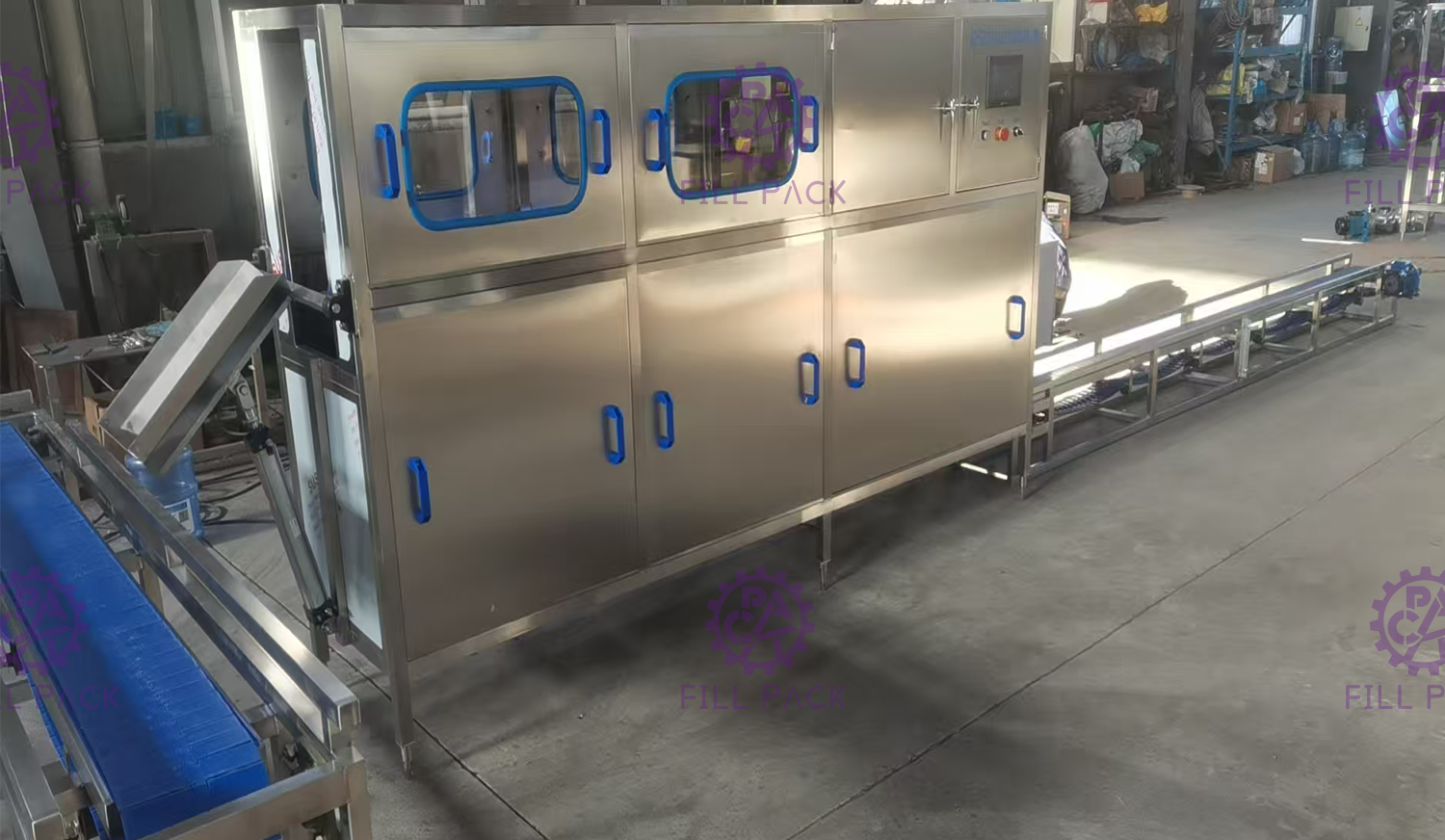

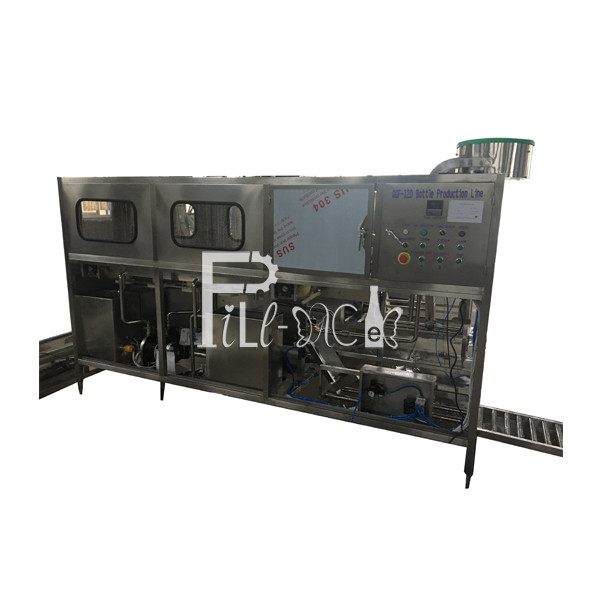

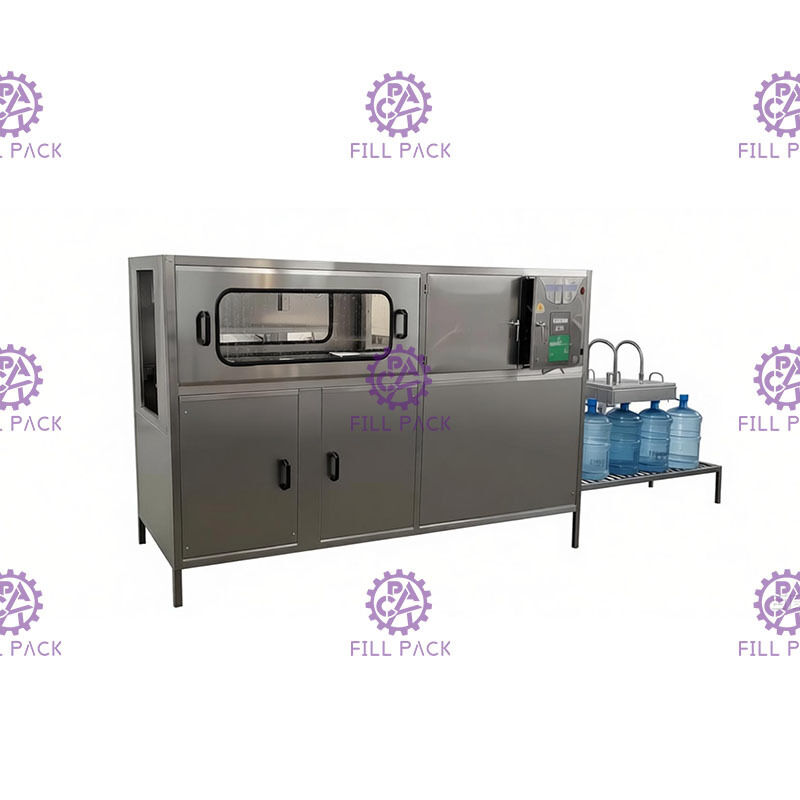

Sola fila 120BPH llenador automático de la botella de 3 - 5 galones con el sistema de control del PLC

Principio:

Este llenador de la botella del galón se integra con funciones lavar-llenar-que capsulan del tarro junto;

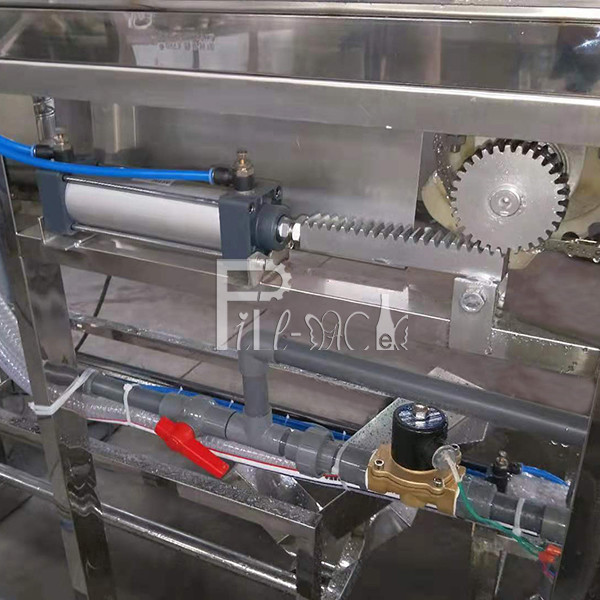

El trabajador carga el tarro vacío en tenedor del tarro manualmente, el tenedor del tarro con el tarro será transferido por adelantado para el lavado del tarro, la fuerza de la transmisión está al lado de cilindro del engranaje;

El lavado será dividido en 2 porciones, 1r proceso está al lado de líquido desinfectante, 2do proceso está al lado de agua pura;

Después de lavarse, los tarros caerán abajo en la placa de ángulo del tenedor del tarro por la cadena de la transmisión con la fuerza de gravedad;

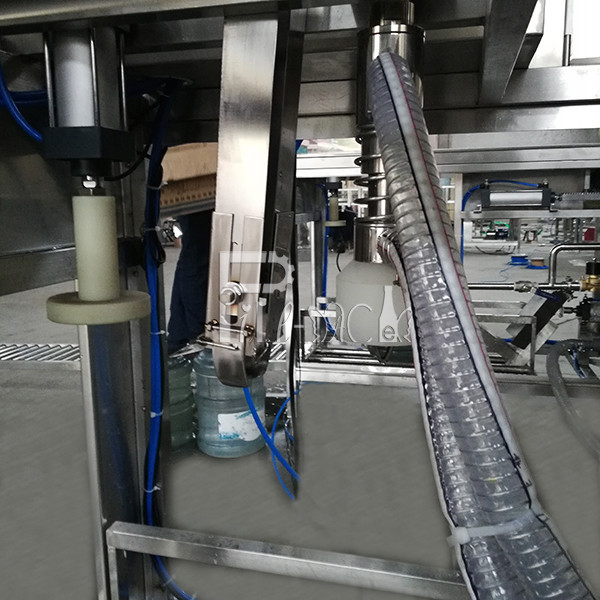

Entonces los tarros serán empujados empujando el cilindro a la cabeza de relleno inferior, después llenando comienzo;

El volumen de relleno puede ser controlado llenando la disposición del tiempo.

Los tarros llenados serán empujados a la cabeza debajo que capsula por los tarros vacíos luego.

El trabajador puso la porción de casquillos desordenados en el cargador del casquillo, cargador del casquillo clasificará para capsular automáticamente para cargar abajo en el carril del casquillo. Cuando las botellas llenadas que pasan bajo cabeza que capsula, casquillo caerán abajo sobre cuello del tarro, el cilindro entonces que capsula hará capsular automáticamente por el casquillo que presiona el cilindro.

Caracteres:

1, el llenador entero de la botella del galón es controlado por el sistema del PLC de Mitsubishi, todo el viaje del cilindro se calcula por adelantado para la distancia conducida;

2, el llenador de la botella del galón pueden trabajar bajo modelo automático, modelo manual está para controlar por ordenador;

Parámetros:

Enjuague de la bomba 1: 0.37KW

Enjuague de la bomba 2: 0.37KW

Bomba de relleno: 0.55KW

Casquillo que clasifica el motor: 0.09KW

Dimensión: 3100*570*1450m m (cargador del casquillo en el transportador)/2700*570*1720m m (cargador en la parte superior) + 2000m m del lado del casquillo

Peso: 400kg

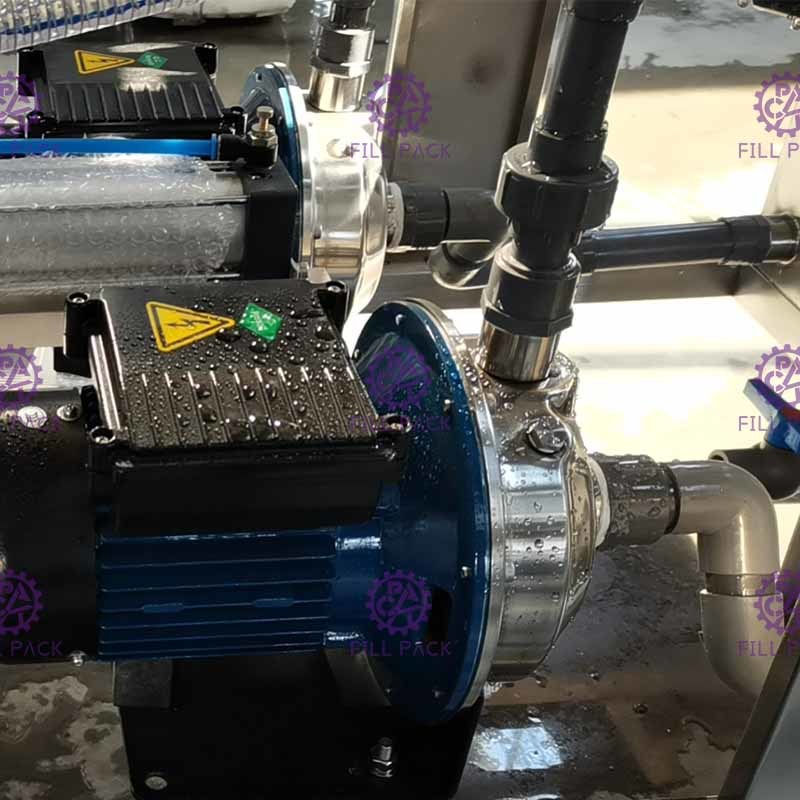

El agua bombea los detalles:

Detalles del motor:
