SS 304 máquina de rellenar del tarro de 20 litros con la máquina de etiquetado

2, Lavadora rotativa externa

Parámetros:

Dimensión: 1800*1550*1750mm

Peso: 800kg

Potencia: bomba 0.37+motores 0.75*2+motor de transferencia 1.1=2.97KW

Tamaño del tanque de agua de reciclaje: 600*550*550mm

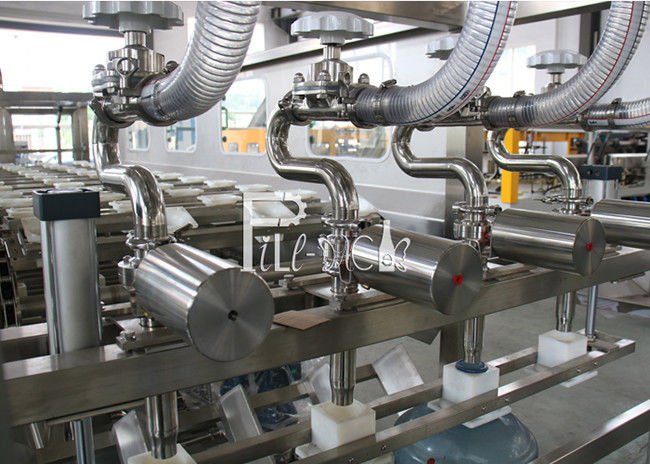

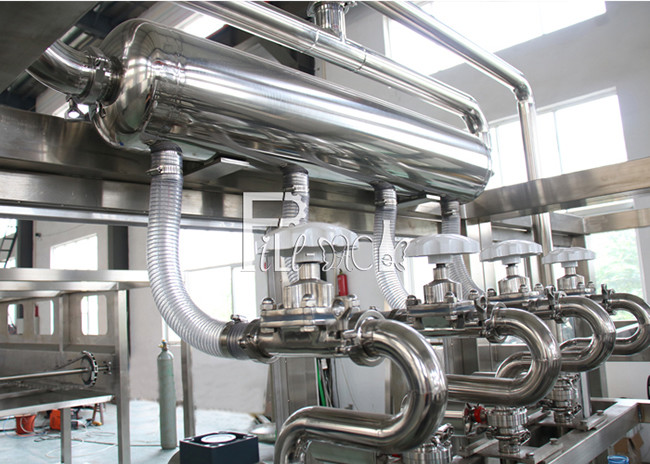

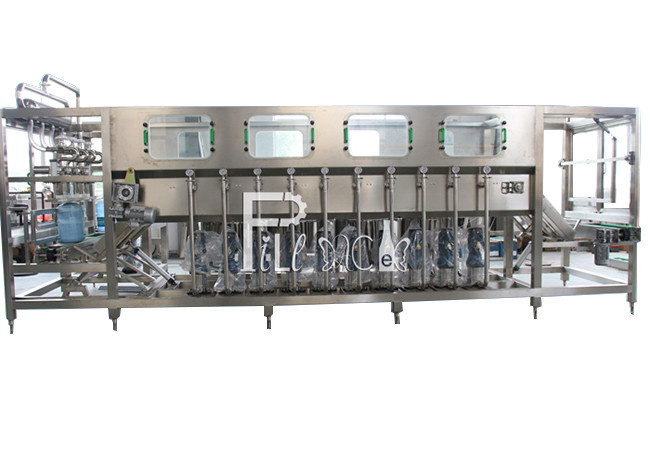

3, Enjuagadora-llenadora-tapadora de galones monobloque

Proceso de trabajo:

La unidad de llenado de barriles se puede dividir en 3 pasos: lavado, llenado y tapado, un total de 18 estaciones de trabajo

1, 1 estación de calentamiento eléctrico

2, 2 estaciones de lavado con desinfectante

3, 1 estación de goteo

4, 2 estaciones de retorno de agua

5, 2 estaciones de agua pura

6, 1 estación de goteo

Un lado 9 estaciones, ambos lados 18 estaciones

Proceso de trabajo como se indica a continuación:

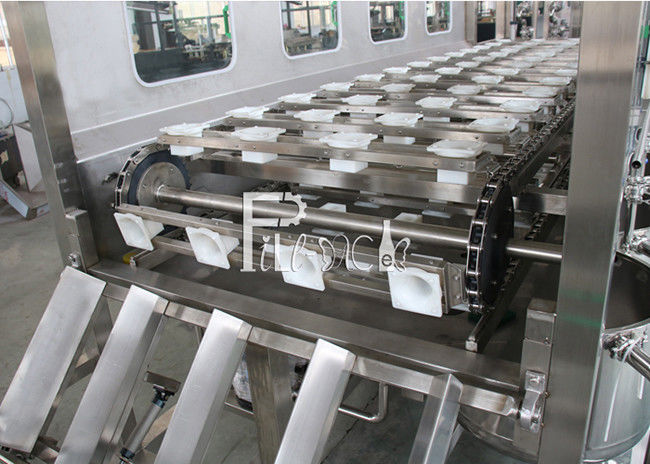

1. Las botellas vacías entran en las estaciones de lavado y desinfección a través de la cadena y el soporte de la botella. (La botella de lavado pasa por 9 estaciones) Cuando el motor de accionamiento funciona con una botella vacía y entra en la zona de inducción de posicionamiento con el sensor en la cadena, el interruptor del sensor de posicionamiento envía una señal para detener el motor de accionamiento y, al mismo tiempo, la bomba de agua de enjuague de la botella comienza a realizar el trabajo de enjuague y desinfección (el tiempo de enjuague está controlado por la configuración del programa PLC);

2. Después del enjuague, las botellas vacías enjuagadas son transportadas por el mecanismo de accionamiento de lavado de botellas y caen sobre el bastidor de empuje de botellas. El cilindro de empuje de botellas funciona para empujar las botellas vacías a la posición de llenado, de modo que la boquilla de llenado se alinea con la boca de la botella de agua, etc. Después de que se enjuaga el agua, la bomba de llenado comienza a llenar. (El tiempo de llenado se ajusta por el usuario según las necesidades)

3. Cuando el llenado está lleno, el PLC envía una señal de control, la electroválvula de llenado se cierra y el llenado se detiene. Una vez completado el llenado, la botella de agua llena se envía a la tapa del área de tapado por la siguiente botella de agua y se envía al área de la glándula, el cilindro de tapado impulsa el dispositivo de tapado para presionar la tapa con fuerza. En este punto, se completa un ciclo de riego de lavado.

Parámetros:

Cilindro: Air tech-Taiwán

Válvula magnética: Air tech-Taiwán

Bomba ascendente-bomba de llenado: Nanfang

PLC: Mitsubishi Japón

Material: SUS304

Potencia: 22KW

Dimensión: 3900*2300*1800mm

Peso: 1000kg

4, Máquina retráctil de vapor
5, Impresora de código de inyección de tinta

6, Automático elevador-lavadora de tapas

El elevador automático de tapas está diseñado para levantar las tapas de las botellas a la máquina taponadora, donde hay una máquina clasificadora de tapas antes del taponado. No solo se utiliza en la industria de bebidas, sino que también se puede utilizar en la industria alimentaria, ferretera, de embalaje, médica y química.

Características:

La máquina utiliza una interfaz de usuario tradicional, simple, segura y confiable

Las partes principales de la máquina son de acero inoxidable 304 de alta calidad

La máquina cumple con los requisitos de GMP, fácil desmontaje, limpieza y mantenimiento

Parámetro:

Modelo: TSJ-1200

Velocidad: 20-50 piezas/min

Material: SUS304

Potencia del motor: 0.37kw

Dimensión: 800*800*3000

Peso: 130kg
